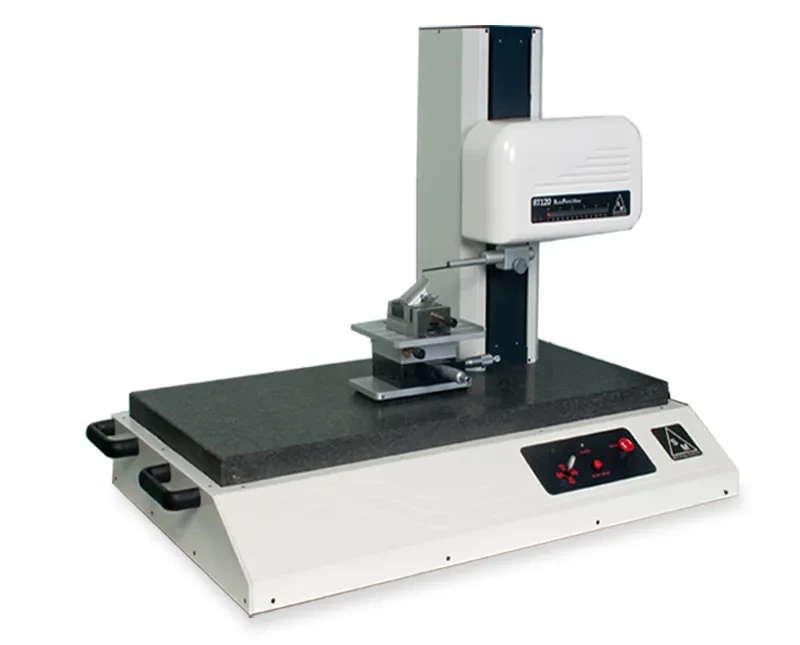

Chropowatościomierz RT120

Uniwersalne urządzenie do analizy chropowatości i mikroprofilów

RT120 to wszechstronne narzędzie opracowane z myślą o charakteryzacji chropowatości i mikroprofilów nawet na najbardziej złożonych elementach. Urządzenie „All in one” z zaawansowanym oprogramowaniem Profile Studio, które zapewnia intuicyjną obsługę i szerokie możliwości analizy.

Kluczowe cechy:

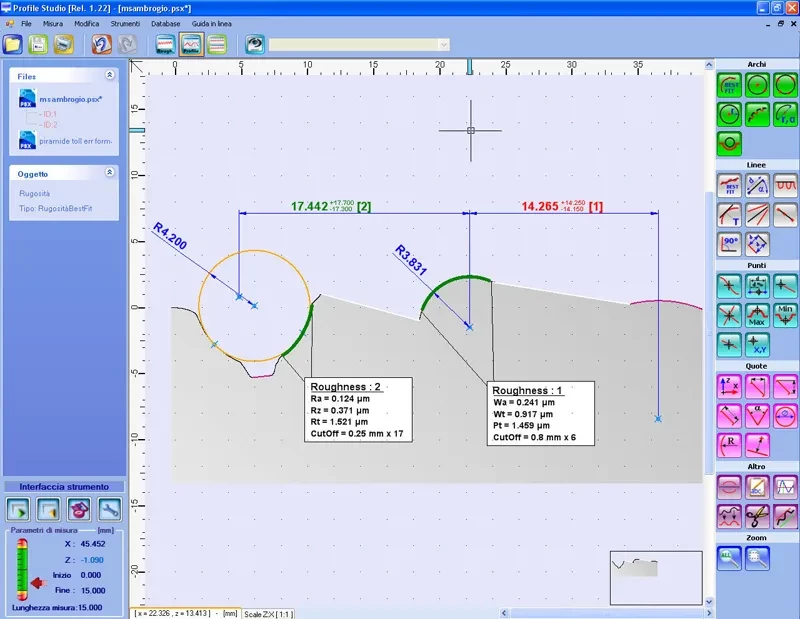

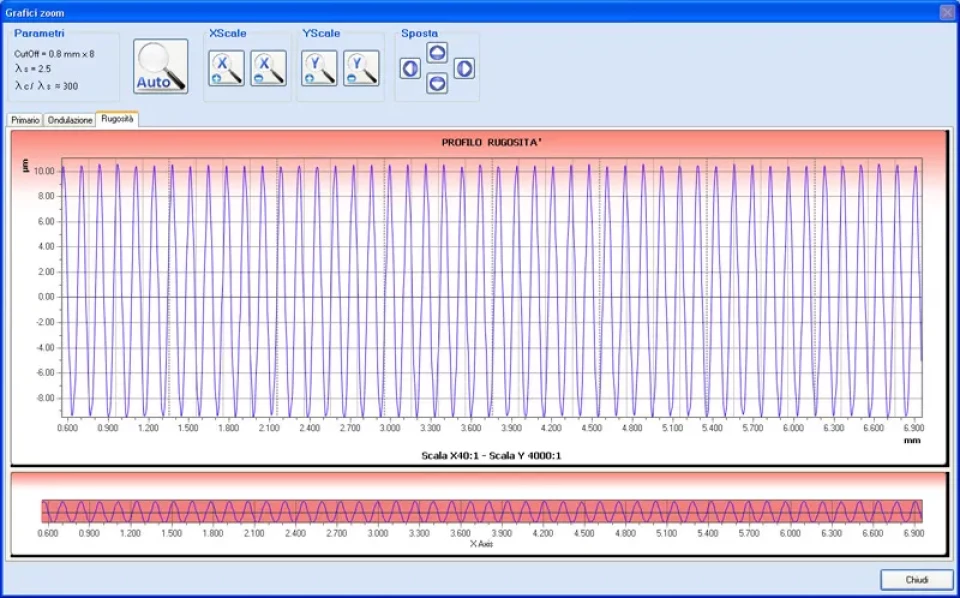

• Oprogramowanie Profile Studio:

  • Intuicyjne i łatwe w obsłudze dzięki przejrzystemu interfejsowi.

  • Wszystkie funkcje analizy profilu i chropowatości są pogrupowane w kolorowe sekcje na pasku narzędzi.

• Analiza profilu i chropowatości na jednym ekranie:

  • Możliwość wprowadzania wymiarów geometrycznych i parametrów chropowatości na tym samym wykresie.

  • Kompletna analiza szczegółów za pomocą jednego pomiaru.

• Funkcja samoporównania:

  • Rekonstrukcja elementów i tolerancji wymiarowych z profilu odniesienia na nowym profilu.

  • Oszczędność czasu podczas kontroli seryjnej.

• Zaawansowane parametry chropowatości:

  • Ponad 70 parametrów obliczanych zgodnie z aktualnymi normami, takimi jak ISO 4287, ISO 13565-1 i -2, ISO 12085, VDA 2007.

• Zintegrowana baza danych:

  • Archiwizowanie pomiarów z pełną identyfikowalnością dzięki przypisanym kodom i numerom partii produkcyjnej.

  • Statystyczna analiza danych, obejmująca obliczanie odchylenia standardowego, wartości średniej, maksymalnej i minimalnej.

  • Graficzne przedstawienie rozkładu i trendów wartości.

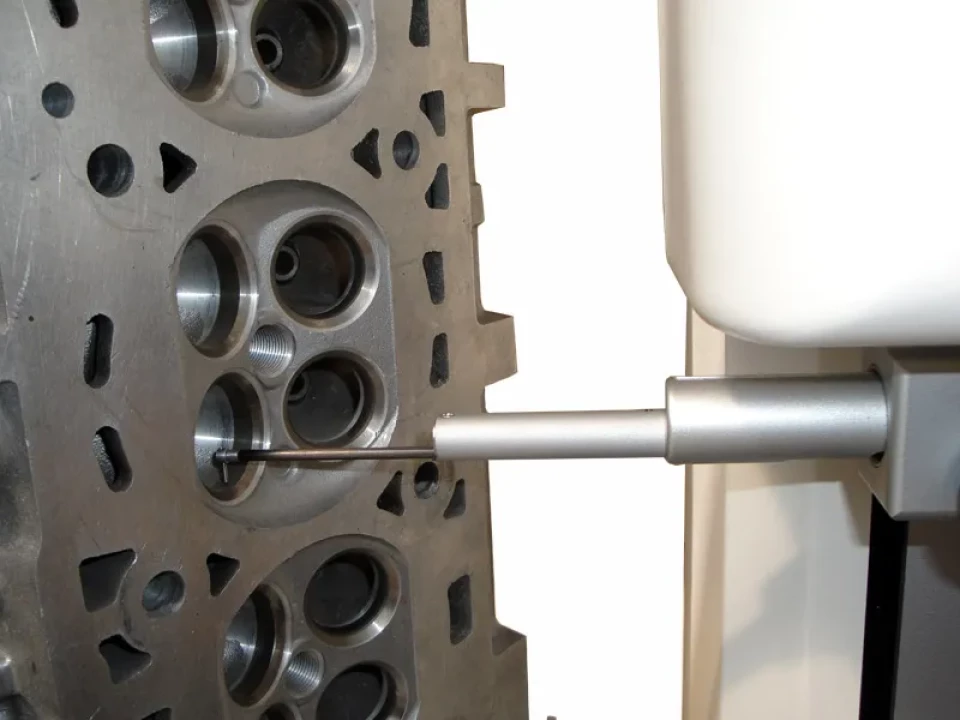

Zastosowanie:

RT120 jest idealnym rozwiązaniem dla przemysłu, gdzie kluczowe jest precyzyjne i szybkie badanie powierzchni złożonych elementów. Dzięki integracji analizy profilu i chropowatości, a także funkcji porównywania z profilami referencyjnymi, urządzenie pozwala na znaczne zwiększenie efektywności i dokładności pomiarów.

Dostępne akcesoria:

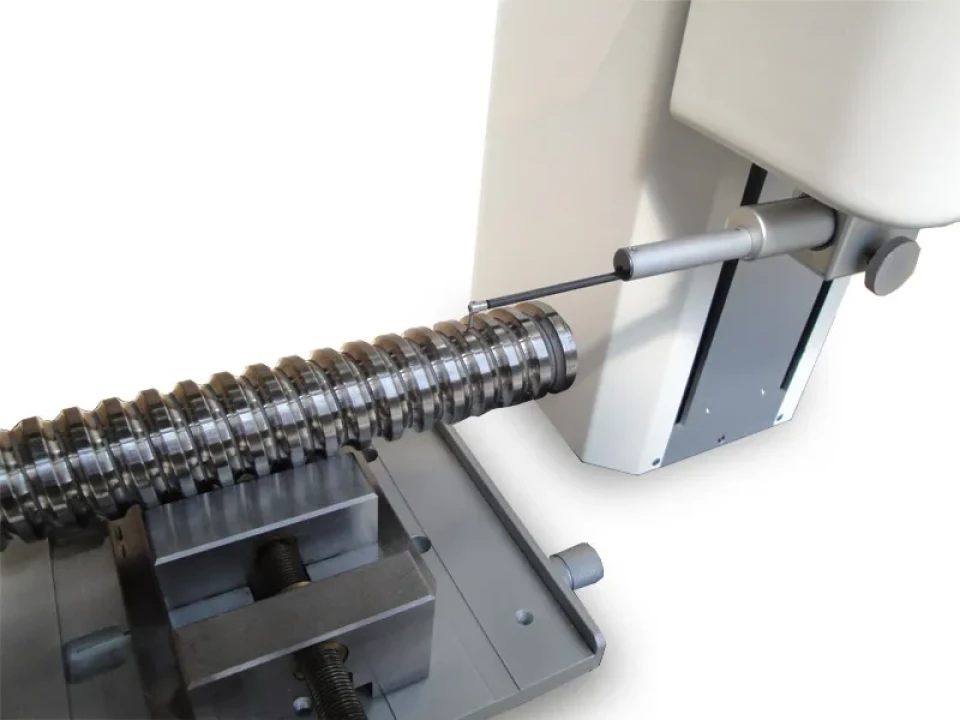

• Precyzyjne imadło szlifowane:

  • Umożliwia pewne mocowanie elementów o maksymalnym otwarciu 48 mm.

  • Idealne uzupełnienie dla pozycjonera 3- lub 4-osiowego, zapewniając precyzyjny i niezawodny pomiar.

• Pozycjoner 3-osiowy:

  • Wyposażony w łożyskowane prowadnice i mocowanie z gniazdem „T”.

  • Umożliwia szybkie pozycjonowanie elementów do pomiaru.

  • Dzięki mikrometrom pozycyjnym oraz prowadzonej funkcji w oprogramowaniu, łatwe jest odnajdywanie punktów MAX lub MIN na mierzonym elemencie.

• Pozycjoner 4-osiowy:

  • Wszystkie funkcje pozycjonera 3-osiowego.

  • Możliwość pochylania powierzchni roboczej o ±30°, co pozwala na pomiary rowków lub gniazd uszczelnień typu o-ring.

  • Dedykowana funkcja łączenia profili w oprogramowaniu.

• Stół magnetyczny:

  • Nachylny w zakresie od 0° do 90°.

• Podpory w kształcie „V”:

  • Do mocowania wałów.

  • Stała wysokość prowadnicy: 125 mm.

  • Regulowana wysokość prowadnicy ruchomej: 120–155 mm.

• Ramiona pomiarowe PGS100:

  • Wykonane z włókna węglowego.

  • Dostępne w wersji standardowej, specjalnej oraz dedykowanej do małych otworów.

• Końcówki pomiarowe:

  • Dostępne w różnych wariantach, wykonane z metalu, ceramiki lub rubinu.

  • Standardowa końcówka typu dłuto.

  • Na życzenie dostępne są końcówki kulowe, stożkowe lub miniaturowe o średnicy 1 mm.

  • Dostępne wysokości końcówek: 6, 8, 12, 21, 31, 41, 51 mm.

Dane techniczne:

• Klasa dokładności: 1° ISO/DIN

• Zakres pomiarowy w osi X: 120 mm (4,72 cala)

• Zakres pomiarowy w osi Z:

  • 3 mm (0,12 cala) lub

  • 5 mm (0,39 cala)

• Rozdzielczość w osi X: 0,1 μm (0,02 μin)

• Rozdzielczość w osi Z: 0,1 nm (0,004 μin)

• Prędkość pomiaru: 0,25 – 0,5 – 1 – 2 mm/s (0,01 – 0,02 – 0,04 – 0,08 cala/s)

• Rozmiar końcówki pomiarowej: Stożek diamentowy o kącie 60° i promieniu końcówki 2 μm (78 μin)
