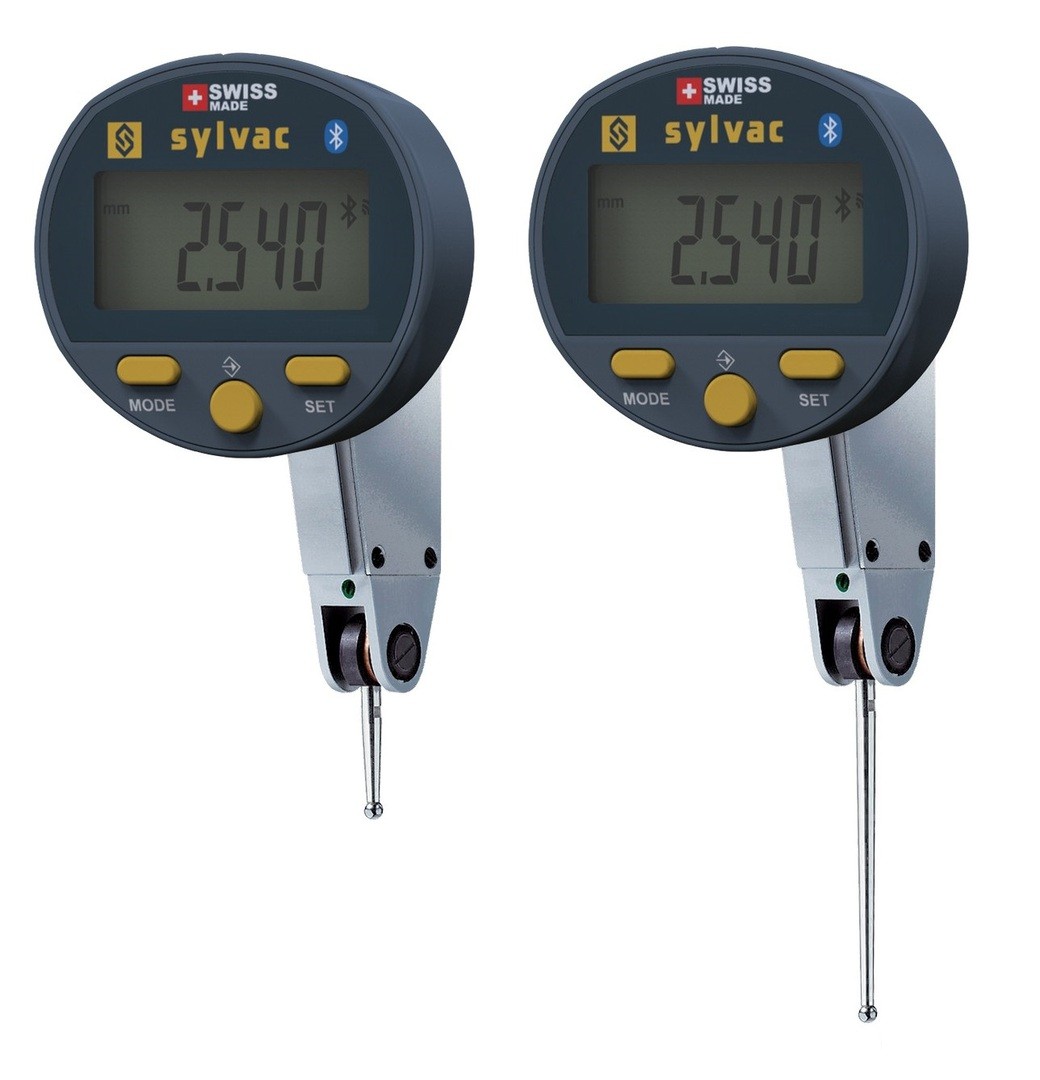

Czujnik dźwigniowy 0.8/2.0/0.001 mm S_Dial TEST Smart DEMO
z wymiennymi końcówkami 12.5 / 36.5 mm
Stan magazynowy: 1 szt.
Diatest poziomy S_Dial TEST 0.8/2.0/0.001mm
CZUJNIK DŹWIGNIOWY Z WYMIENNYMI KOŃCÓWKAMI POMIAROWYMI 12.5 / 36.5 mm
Podstawowe funkcje:
- Zakres 0.8 i 2.0 mm, rozdzielczość 0.001 mm
- Nacisk pomiarowy 0.15/0.06 ±15%
- Obrotowy wyświetlacz (270°) z odczytem cyfrowym
- Średnica tarczy 45 mm
- Zabezpieczenie IP67
- Wyjście danych: Bluetooth, USB, RS 232
- Uchwyt Ø 8 mm i jaskółczy ogon
- Końcówki z kulką Ø 2 mm i z gwintem M1.4
- Końcówka pomiarowa wymienna 12,5 / 36.5 mm
- Podstawowe funkcje: zerowanie w każdej pozycji, mm/inch, PRESET, MIN/MAX/DELTA, wybór rozdzielczości
- PRODUKT PEŁNOSPRAWNY - DEMO mogą być widoczne ślady użytkowania.
Zakres dostawy:
- Czujnik zgodny ze specyfikacją
- Końcówka pomiarowa 12.5 mm
- Końcówka pomiarowa 36.5 mm
- Kluczyk do wymiany końcówek
- Bateria
- Opakowanie transportowe
UWAGA:
Dzięki uniweralnemu software'owi istnieje możliwość dobrania innych końcówek pomiarowych z gwintem M1.4 np. firmy TESA.
Narzędzia pomiarowe
Podstawowe informacje
Załączniki
- Digital and analog display
- Water and coolant resistant IP67 electronic
- Data output RS 232 or USB combined with external power supply and Bluetooth ®
- Automatic switch OFF
- Delivered with stem Ø 8 mm and key for dovetail
Rotating display over 270° Digital display LCD, Height of digits 8.2 mm Polyamide case, rotating display over 270° Measuring insert with tungsten carbide ball Ø 2 mm, movable over 230°, interchangeable, M 1.4 Analog display DESCRIPTION Digital test indicators Output cable Power to USB (926.6821) or RS232 (905.4516) Bluetooth ® Wireless Technology S_Dial TEST Smart B 805.4321 805.4322 805.4323 0.8 2.0 0.8 / 2.0 12.5 36.5 12.5 / 36.5 3 8 3 / 8 4 10 4 /10 2 3 2 / 3 0.001mm / .00005’’ 1 0.15 0.06 0.15 / 0.06 4 1.6 4 / 1.6 70 IP67 Bluetooth ® wireless technology * / RS232 / USB 1) ±99.999 mm / ±3.99995 IN (±999.99 mm / ±39.9995 IN) 31 Toutes modifications réservées - Anderungen vorbehalten - Changes without prior notice Modèle:PM308_001_001{.prt/asm} Dessin:308_001_071 .drw Available for: Ref. Nr: Dimensions in mm CH-1400 39.5 17.7 1.65 1.65 1.65 56.1 11 Ø45.3 42.7 8 L 65.3 8.6 1.5 8.5 60 PM 308.001.071 805.4321805.4322805.4323.. Rev. Date Visa - 19-Mar-20 FSt S_Dial TEST Smart L 805.4321 12.5 805.4322 36.5 X ECHELLE 4:1 X DETAIL Toutes modifications réservées - Anderungen vorbehalten - Changes without prior notice Modèle:PM308_001_001{.prt/asm} Dessin:308_001_071 .drw Available for: Ref. Nr: Dimensions in mm CH-1400 39.5 17.7 1.65 1.65 1.65 56.1 11 Ø45.3 42.7 8 L 65.3 8.6 1.5 8.5 60 PM 308.001.071 805.4321805.4322805.4323.. Rev. Date Visa - 19-Mar-20 FSt S_Dial TEST Smart L 805.4321 12.5 805.4322 36.5 X ECHELLE 4:1 X DETAIL Toutes modifications réservées - Anderungen vorbehalten - Changes without prior notice Modèle:PM308_001_001{.prt/asm} Dessin:308_001_071 .drw Available for: Ref. Nr: Dimensions in mm CH-1400 39.5 17.7 1.65 1.65 1.65 56.1 11 Ø45.3 42.7 8 L 65.3 8.6 1.5 8.5 60 PM 308.001.071 805.4321805.4322805.4323.. Rev. Date Visa - 19-Mar-20 FSt S_Dial TEST Smart L 805.4321 12.5 805.4322 36.5 X ECHELLE 4:1 X DETAIL Toutes modifications réservées - Anderungen vorbehalten - Changes without prior notice Modèle:PM308_001_001{.prt/asm} Dessin:308_001_071 .drw Available for: Ref. Nr: Dimensions in mm CH-1400 39.5 17.7 1.65 1.65 1.65 56.1 11 Ø45.3 42.7 8 L 65.3 8.6 1.5 8.5 60 PM 308.001.071 805.4321805.4322805.4323.. Rev. Date Visa - 19-Mar-20 FSt S_Dial TEST Smart L 805.4321 12.5 805.4322 36.5 X ECHELLE 4:1 X DETAIL TECHNICAL SPECIFICATIONS Measurement capacity mm Contact point length L mm Accuracy fe ( α=0°) µm Total accuracy fges ( α=0°) µm Reversibility fu µm Resolution mm Repeatability fw µm Measuring force (+ 20%) N Friction on probe orientation (±20%) Weight g Protection rating according to IEC 60529 Output data Zero setting min / max / delta display Analog display Selection of resolution Preset (0.01 resolution) DIMENSIONAL DRAWING 1) see cables chapter Digital test indicators Bluetooth ® Wireless Technology * Up to 8 instruments connected per dongle #981.7100More informations on How to use Bluetooth ® leaflet SYL_1401_EN_BT S_Dial TEST Smart B 32
DISPLAY STANDARD DELIVERY
Instrument according to technical specifications Lithium battery CR2032 included Quickstart Stem Ø 8 mm Key for dovetail 2 contact points Ø2mm, 12.5 and 36.5mm (model 805.4332 only) APPLICATIONS Run-out measurement Direct mm/inch conversion Analog display Min/max/delta mode Analogic resolution display Bluetooth ® technology
Checking the alignment on milling machine. Digital test indicators Perpendicularity measurement with a S234 mounted on a Hi_Gage ONE S_Dial TEST Smart B
