Maszyna współrzędnościowa Trimos C3 & C4

C - Line 3D Przenośna maszyna współrzędnościowa (CMM) TRIMOS 3D | C -LINE | PRZENOŚNA MASZYNA WSPÓŁRZĘDNOŚCIOWA 1. PREZENTACJA Trimos C -Line to pierwsze na świecie prawdziwie przenośne współrzędnościowe maszyny pomiarowe zaprojektowane dla warsztatu. Ta linia produktów jest częścią nowej grupy produktów TRIMOS 3D . • Przenośn a dla maksymalnej funkcjonal ności ( wyposażon a w baterie ) • Ethernet lub komunikacja bezprzewodowa (WiFi / Bluetooth) • Niewielkie rozmiary przy dużym zakresie roboczym • Zaprojektowan a do pracy w warsztacie • Wysoka precyzja dzięki sondzie Renishaw TP20 • Łatwość obsługi dzięki oprogramowaniu Aberlink • Obsługa zmotoryzowana połączona z obsługą ręczną • Programowanie o ffline poprzez import modelu CAD • Forma r ozszerzeni a wysokościomierzy 1D / 2D o pomiar 3D Mobilna Przy wadze zaledwie 13,5 kg C-Line można zabrać ze sobą wszędzie tam, gdzie jej potrzebujesz. Nie musisz już dostarczać części do laboratorium pomiarowego, gdzie znajduje się maszyna współrzędnościowa. C -Line można wdrożyć bezpośrednio w procesie produkcyjnym. Łatwa w użyciu C-Line jest łatwy w obsłudze dzięki użyciu przenośnego komputera. Koncepcja tego produktu została przemyślana w celu zap ewnienia optymalnego komfortu i łatwości użytkowania. Oprogramowanie C-Line jest standardowo dostarczany z oprogramowaniem ControlC, pozwala jącym na pomiary taki ch cech jak : odległość, okrąg, płaszczyzna, linia, punkt… Aby w pełni wykorzys tać możliwości C4, zalecamy opcjonalne oprogramowanie Aberlink, oferujące zaletę w postaci łatwości użytkowania. Inne programy pomiarowe są również kompatybilne: PolyWorks, CMM Manager, Verisurf itp . TRIMOS 3D | C -LINE | PRZENOŚNA MASZYNA WSPÓŁRZĘDNOŚCIOWA 2. MODELE C4 ma 4 -osiowy napęd silnikowy (X, C, Z, P), co pozwala na bardzo wydajne pomiary w 3D . Specjalny moduł pomiarowy, wyposażony w trzpień pomiarowy pionowy i poziomy znacznie zwiększa możliwości pomiaru, w szczególności ograniczając liczbę przezbrojeń mierzonego d etalu. 3. FUNKCJONALNOŚĆ I MOBILNOŚĆ C4 jest standardowo wyposażony w akumulator litowo -jonowy, który zapewnia mu autonomię do około 4 godzin w normalnych warunkach użytkowania. Co więcej, oprócz przewodowego połączenia Ethernet, C4 może być wyposażony w urządzenie bezprzewodowe Bluetooth lub Wi -Fi, zapewniając w ten sposób pełną autonomię. Mała waga 13,5 kg i ergonomiczny uchwyt pozwalają C4 na zwiększenie mobilności , co czyni go niezrównanym w swojej kategorii produktów . TRIMOS 3D | C -LINE | PRZENOŚNA MASZYNA WSPÓŁRZĘDNOŚCIOWA 4. KOMPONENTY I AKCESORIA Standardow y zestaw : - C-Line CMM - Moduł sondy typu TP20 (M2 ) C -Line , z końcówkami pionowymi i poziomymi ɸ 2 [mm] - Próbka do badań z kulą kalibracyjną - Ładowarka z zasilaczem - Osłona ochronna - Opakowanie transportowe - Certyfikat kalibracji Trimos Próbka do badań z kulą kalibracyjną Moduł sondy pomiarowej typu TP20 C -Line Akcesoria: - Adapter Ethernet, Bluetooth lub Wifi - Moduł sondy typu TP20 (M2) C -Line, z końcówkami pionowymi i poziomymi ɸ 1 [mm] - Moduł sondy typu TP20 (M2) C -Line z końcówką pionową ɸ 2 [mm] - Moduł sondy typu TP20 (M2) C -Line, z końcówką poziomą ɸ 2 [mm] - Moduł sondy typu TP20 (M2) C -Line, z końcówką z włókna węglowego ɸ 6 [mm], L = 75 [mm] - Zapasow a końcówka pomiarowa , rubinow a, ɸ 2 [mm], L = 20 [mm] - Modułowe systemy mocowania (zestaw 6 lub 8 płyt) - Systemy mocowania (zestaw 62, 82 lub 158 sztuk) Opcjonalny modułowy system mocowania System mocowania (model 82 sztuk) TRIMOS 3D | C -LINE | PRZENOŚNA MASZYNA WSPÓŁRZĘDNOŚCIOWA 5. Specyfikacja techniczna 620 mm Wymiary 420 mm 172mm Zakres roboczy TRIMOS 3D | C -LINE | PRZENOŚNA MASZYNA WSPÓŁRZĘDNOŚCIOWA 6. OPROGRAMOWANIE C-Line współpracuje z następującymi programami: Aberlink, CMM Manager, Verisurf, PolyWorks... C-Line jest standardowo dostarczany z oprogramowaniem ControlCAT, pozwalając ym na pomiary takich cech jak : odległość, okrąg, płaszczyzna, linia, punkt , a także na automatyczne rozpoznawanie kształtów , stożka , walca, kuli... Do pełnego wykorzystania możliwości C -Line, zalecamy użycie oprogramowania Aberlink (opcj onalne ). Oprogramowanie pomiarowe Aberlink 3D Odpowiada oprogramowaniu używanemu w rodzinie produktów TRIMOS 3D . Filozofią firmy Aberlink jest ułatwianie pomiarów. Oprogramowanie Aberlink ID zostało napisane tak, aby ustanowić standard w branży dla łatwego w użyci u oprogramowania. Zaprojektowany w oparciu o interfejs graficzny, Aberlink 3D może pracować w 2D lub 3D, na ręcznych lub zmotoryzowanych CMM . Okno główne z rzutami : XY — YZ — XZ — 3D TRIMOS 3D | C -LINE | PRZENOŚNA MASZYNA WSPÓŁRZĘDNOŚCIOWA Dodatkowe moduły Aberlink 3D: Porównanie CAD Daje możliwość porównania zmierzonych punktów z modelem CAD. Jest to najlepszy sposób pomiaru skomplikowanych geometrii lub inspekcji części, dla których nie ma możliwości bezpośredniego porównania z rysunkiem . Programowanie z CAD Umożliwia generowanie programów pomiarowych z modelu CAD (.step, .iges) bez konieczności fizycznego wy korzystania detalu - możesz po prostu kliknąć powierzchnię modelu, na której mają zostać pobrane punkty. Kluczowe cechy Kontrola Programowanie Formaty raportów • Automatyczne procedury pomiarowe • Interaktywne okno graficzne • Automatyczne rozpoznawanie funkcji • Inspekcja 2D i 3D • Kontrola cech geometrycznych • Bez kontroli krzywizny • Eksport .dxf • Intuicyjne programowanie • Edytor programów typu „przeciągnij i upuść” • Uruchamiaj programy z dowolnego miejsca • Zmierz podzbiór cech • Proste programowanie obiektowe • Brak skomplikowanego języka programowania • Rysunek techniczny GD&T • Proste forma PASS / FAIL • Działki formula rzy • Podsumowanie partii • Raporty tabelaryczne • Graficzne etykiety wysuwane • Raportowanie metodą przeciągnij i upuść • SPC w czasie rzeczywistym • Eksport do Excela • Raportowanie danych historycznych TRIMOS 3D | C -LINE | PRZENOŚNA MASZYNA WSPÓŁRZĘDNOŚCIOWA 7. ZASTOSOWANIA OBERON Sp. z o. o. ul. Świerszcza 76 02 -401 Warszawa tel. office: +48 22 877 15 48 oberon@oberon.com.pl

C - Line 3D

Przenośna maszyna współrzędnościowa (CMM) TRIMOS 3D | C -LINE | PRZENOŚNA MASZYNA WSPÓŁRZĘDNOŚCIOWA

PREZENTACJA

Trimos C -Line to pierwsze na świecie prawdziwie przenośne współrzędnościowe maszyny pomiarowe zaprojektowane dla warsztatu. Ta linia produktów jest częścią nowej grupy produktów TRIMOS 3D.

• Przenośna dla maksymalnej funkcjonalności ( wyposażona w baterie )
• Ethernet lub komunikacja bezprzewodowa (WiFi / Bluetooth)
• Niewielkie rozmiary przy dużym zakresie roboczym
• Zaprojektowana do pracy w warsztacie • Wysoka precyzja dzięki sondzie Renishaw TP20
• Łatwość obsługi dzięki oprogramowaniu Aberlink
• Obsługa zmotoryzowana połączona z obsługą ręczną
• Programowanie o ffline poprzez import modelu CAD
• Forma r ozszerzeni a wysokościomierzy 1D / 2D o pomiar 3D

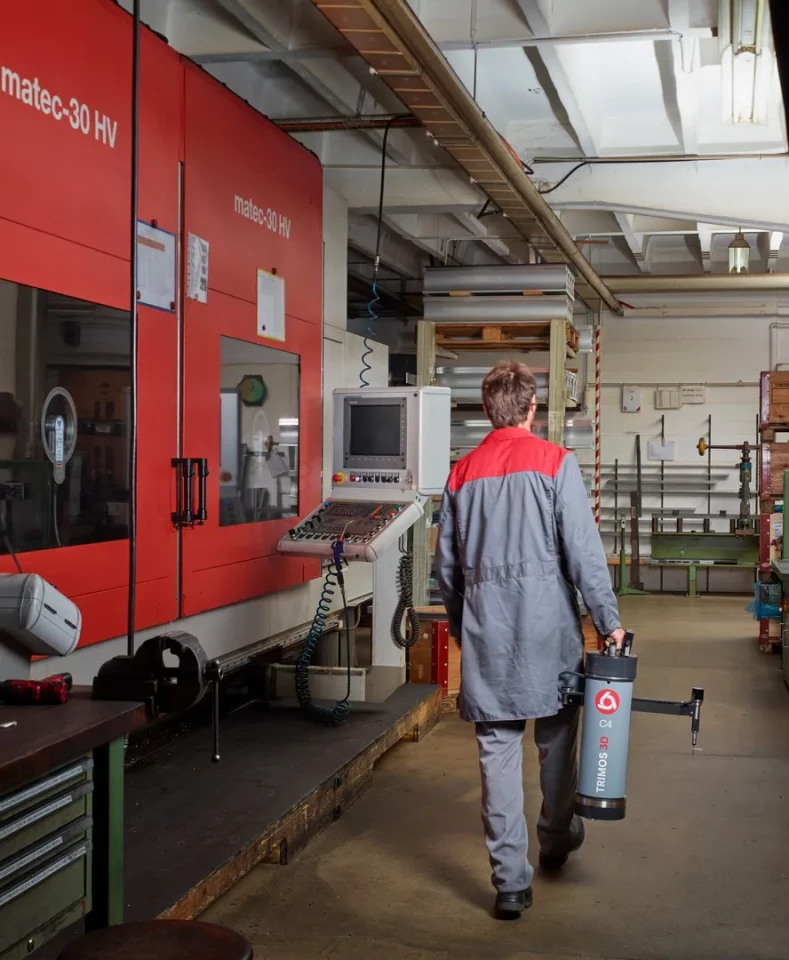

Mobilna

Przy wadze zaledwie 13,5 kg C-Line można zabrać ze sobą wszędzie tam, gdzie jej potrzebujesz. Nie musisz już dostarczać części do laboratorium pomiarowego, gdzie znajduje się maszyna współrzędnościowa. C -Line można wdrożyć bezpośrednio w procesie produkcyjnym. Łatwa w użyciu C-Line jest łatwy w obsłudze dzięki użyciu przenośnego komputera. Koncepcja tego produktu została przemyślana w celu zapewnienia optymalnego komfortu i łatwości użytkowania. Oprogramowanie C-Line jest standardowo dostarczany z oprogramowaniem ControlC, pozwala jącym na pomiary takich cech jak : odległość, okrąg, płaszczyzna, linia, punkt… Aby w pełni wykorzystać możliwości C4, zalecamy opcjonalne oprogramowanie Aberlink, oferujące zaletę w postaci łatwości użytkowania. Inne programy pomiarowe są również kompatybilne: PolyWorks, CMM Manager, Verisurf itp .

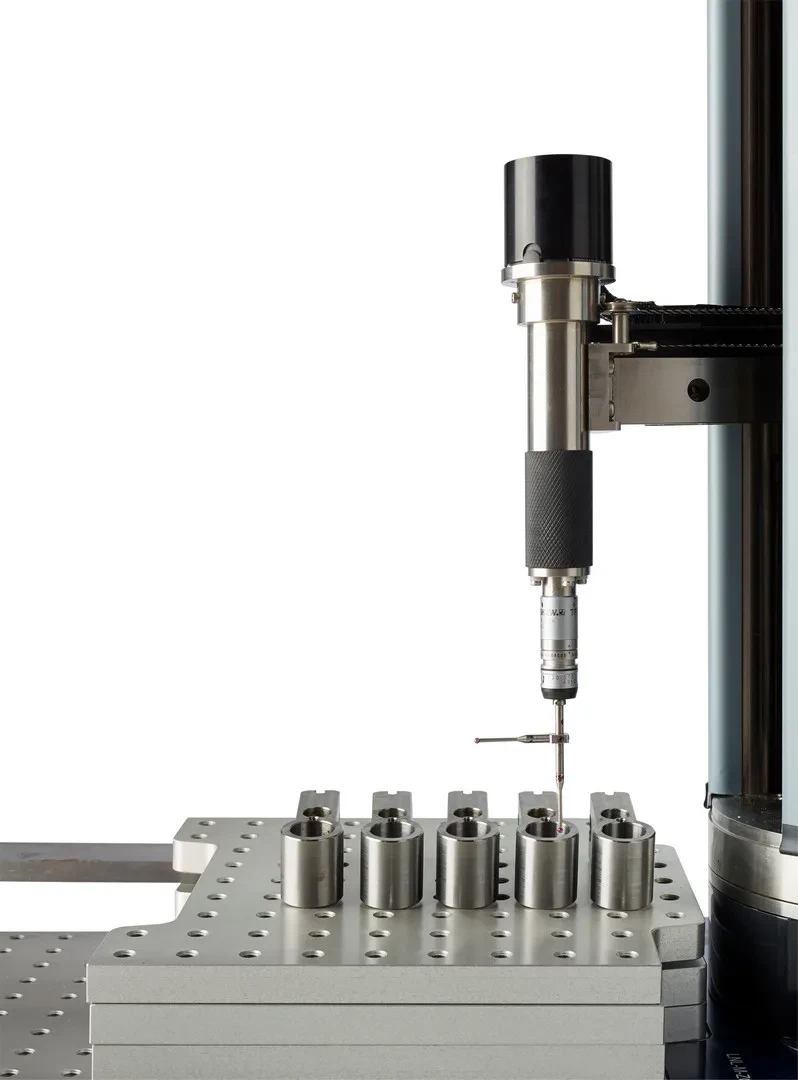

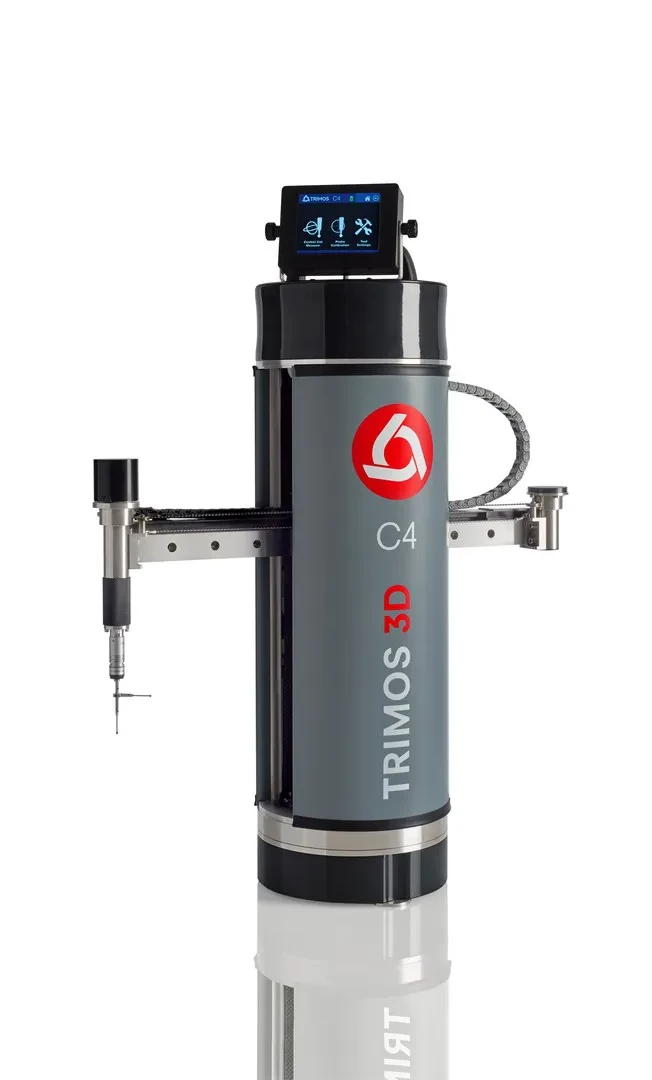

MODELE C4 ma 4 -osiowy napęd silnikowy (X, C, Z, P), co pozwala na bardzo wydajne pomiary w 3D . Specjalny moduł pomiarowy, wyposażony w trzpień pomiarowy pionowy i poziomy znacznie zwiększa możliwości pomiaru, w szczególności ograniczając liczbę przezbrojeń mierzonego d etalu.

FUNKCJONALNOŚĆ I MOBILNOŚĆ

C4 jest standardowo wyposażony w akumulator litowo -jonowy, który zapewnia mu autonomię do około 4 godzin w normalnych warunkach użytkowania. Co więcej, oprócz przewodowego połączenia Ethernet, C4 może być wyposażony w urządzenie bezprzewodowe Bluetooth lub Wi -Fi, zapewniając w ten sposób pełną autonomię. Mała waga 13,5 kg i ergonomiczny uchwyt pozwalają C4 na zwiększenie mobilności , co czyni go niezrównanym w swojej kategorii produktów .

KOMPONENTY I AKCESORIA

Standardowy zestaw : - C-Line CMM - Moduł sondy typu TP20 (M2 ) C -Line , z końcówkami pionowymi i poziomymi ɸ 2 [mm] - Próbka do badań z kulą kalibracyjną - Ładowarka z zasilaczem - Osłona ochronna - Opakowanie transportowe - Certyfikat kalibracji Trimos Próbka do badań z kulą kalibracyjną Moduł sondy pomiarowej typu TP20 C -Line Akcesoria: - Adapter Ethernet, Bluetooth lub Wifi - Moduł sondy typu TP20 (M2) C -Line, z końcówkami pionowymi i poziomymi ɸ 1 [mm] - Moduł sondy typu TP20 (M2) C -Line z końcówką pionową ɸ 2 [mm] - Moduł sondy typu TP20 (M2) C -Line, z końcówką poziomą ɸ 2 [mm] - Moduł sondy typu TP20 (M2) C -Line, z końcówką z włókna węglowego ɸ 6 [mm], L = 75 [mm] - Zapasow a końcówka pomiarowa , rubinow a, ɸ 2 [mm], L = 20 [mm] - Modułowe systemy mocowania (zestaw 6 lub 8 płyt) - Systemy mocowania (zestaw 62, 82 lub 158 sztuk)

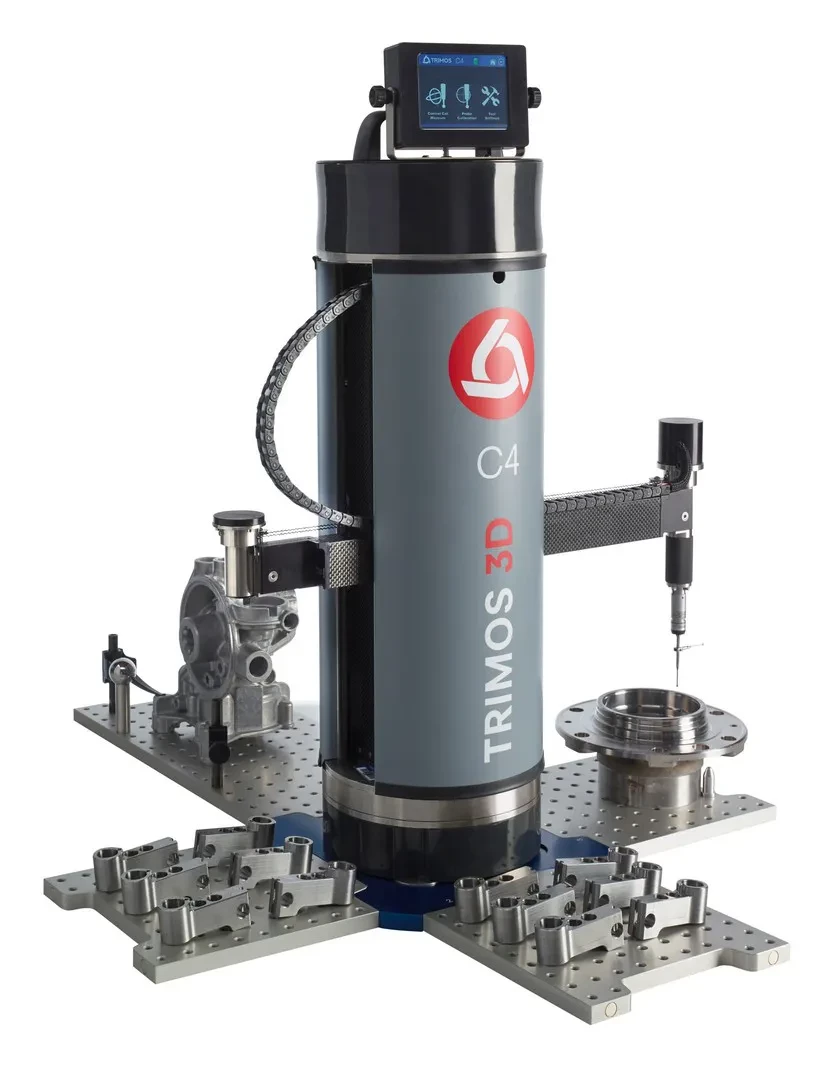

Opcjonalny modułowy system mocowania

System mocowania (model 82 sztuk)

620 mm Wymiary 420 mm 172mm

Zakres roboczy

OPROGRAMOWANIE C-Line współpracuje z następującymi programami: Aberlink, CMM Manager, Verisurf, PolyWorks... C-Line jest standardowo dostarczany z oprogramowaniem ControlCAT, pozwalając ym na pomiary takich cech jak: odległość, okrąg, płaszczyzna, linia, punkt , a także na automatyczne rozpoznawanie kształtów, stożka, walca, kuli... Do pełnego wykorzystania możliwości C -Line, zalecamy użycie oprogramowania Aberlink (opcjonalne ). Oprogramowanie pomiarowe Aberlink 3D Odpowiada oprogramowaniu używanemu w rodzinie produktów TRIMOS 3D .

Filozofią firmy Aberlink jest ułatwianie pomiarów. Oprogramowanie Aberlink ID zostało napisane tak, aby ustanowić standard w branży dla łatwego w użyciu oprogramowania. Zaprojektowany w oparciu o interfejs graficzny, Aberlink 3D może pracować w 2D lub 3D, na ręcznych lub zmotoryzowanych CMM . Okno główne z rzutami: XY — YZ — XZ — 3D

Dodatkowe moduły Aberlink 3D: Porównanie CAD Daje możliwość porównania zmierzonych punktów z modelem CAD. Jest to najlepszy sposób pomiaru skomplikowanych geometrii lub inspekcji części, dla których nie ma możliwości bezpośredniego porównania z rysunkiem. Programowanie z CAD Umożliwia generowanie programów pomiarowych z modelu CAD (.step, .iges) bez konieczności fizycznego wy korzystania detalu - możesz po prostu kliknąć powierzchnię modelu, na której mają zostać pobrane punkty.

Kluczowe cechy

1. Kontrola
2. Programowanie
3. Formaty raportów

• Automatyczne procedury pomiarowe
• Interaktywne okno graficzne
• Automatyczne rozpoznawanie funkcji
• Inspekcja 2D i 3D
• Kontrola cech geometrycznych
• Bez kontroli krzywizny
• Eksport .dxf
• Intuicyjne programowanie
• Edytor programów typu „przeciągnij i upuść”
• Uruchamiaj programy z dowolnego miejsca
• Zmierz podzbiór cech
• Proste programowanie obiektowe
• Brak skomplikowanego języka programowania
• Rysunek techniczny GD&T
• Proste forma PASS / FAIL
• Działki formula rzy
• Podsumowanie partii
• Raporty tabelaryczne
• Graficzne etykiety wysuwane
• Raportowanie metodą przeciągnij i upuść
• SPC w czasie rzeczywistym
• Eksport do Excela
• Raportowanie danych historycznych
