Multisensoryczna maszyna współrzędnościowa DeMeet

Design and quality

The application of quality components made by Schut and by well-known, specialized manufacturers ensures excellent performance and high accurate measurements. With the new design of the DeMeet measuring machine series no concessions have been made to accuracy and reliability. The new visually screwless cover design provides a better protection in the production environment and is highlighted with nickel-plated aluminum details which can be personalized. The open design of the DeMeet allows for easy operation and loading of the machine from all sides. The accuracy of the DeMeet measuring machines is guaranteed by a CAA 3D correction model (Computer-Aided Accuracy, error compensation). Machine construction The DeMeet 3D CNC coordinate measuring machines are designed with a proven fixed bridge construction and moveable measuring table for high accuracy and accessibility. The completely covered drive system and integrated damping make the DeMeet machines very suitable for inline measuring on the production floor. The construction is a granite base plate with accuracy grade according to DIN 876/00, placed on well positioned shock absorbing points and resting on a welded base frame (for the DeMeet-220 the base plate is flat grinded cast iron). The XYZ base structure for the THK precision preloaded caged ball linear guides is made from extremely tension relieved, flat grinded cast iron, as the basis for a mechanical accurate construction. The axis drive system consists of Faulhaber high torque DC servo motors, TFE coated Kerk lead screws and Renishaw TONIC optical linear encoders with low sub-divisional error. The measuring table is made of tension relieved, wear- resistant, nickel-plated steel, with a mounting hole pattern for product fixtures and a flat aligned glass plate. The video model consists of a DeMeet camera with a Sony sensor and a telecentric optical system. In addition to the optical system the Combo model is equipped with a Renishaw touch probe system. DeMeet coordinate measuring machines The DeMeet 3D CNC coordinate measuring machines provide automatic, user-independent quality control with measuring results traceable to the international length standard. The DeMeet measuring machines are available in Video (optical) and Combo model (multi-sensor for combined video and touch probe measurements). The DeMeet multi-sensor measuring machines are an excellent all-in-one alternative to other measuring devices for example a measuring microscope, profile projector and height gauge. With an excellent price-performance ratio the DeMeet measuring machines enable high precision quality control in measuring laboratories as well as on the production floor. Applications of optical and multi-sensor measuring are among others in the precision engineering, medical, plastics and electronics industry. Measuring range Video and Combo measuring machines for general quality control with a market-matched measuring range. The DeMeet-220 is developed as a personal measuring machine with a desktop design. For the inspection of larger products or for batch measurements the DeMeet-400 series are allround measuring machines, with the DeMeet-705 at the top of the range.

Video measuring machines Optical measurements Optical measurements are performed using the camera system, optics and adjustable illumination. Due to the non-contact nature of the measurements there is no risk of product deformation. Optical measuring is very suitable for products with fine structures and contact sensitive products. Another advantage of optical measurements is that edge information can be defined directly with high density of measuring points. Within the field of view of the DeMeet a very high accuracy can be achieved. Optical system A combination of high quality telecentric optics and DeMeet Sony sensor camera is integrated for a clear image with an excellent contrast and a high resolution. In combination with the image processing functionality of the DeMeet, this results in highly accurate measurements. Telecentric optics are supplied as a standard to avoid perspective image distortion around the center of the field of view. The DeMeet is either equipped with Nikon, Leica-Design or Mitutoyo optics with a large working distance for a brilliant image with high contrast providing optimal edge detection. The lenses with various magnifications from 1x to 10x are available and can be exchanged during a measuring run, generating a range in display magnification from 40x to 400x. conventionaltelecentric Optical qualification The machine is supplied with a position offset qualifier and field of view qualifier, required for field of view (optical) calibration. This glass accuracy standard can also be used as training object. Combo preparation With the option “prepared for Combo” a Video machine can be upgraded on a later date to a multi-sensor measuring machine for combined video (optical) and touch probe (contact) measurements. For upgrading of a Combo prepared machine on a later date a Combo upgrade pack can be ordered. Illumination Illumination is essential for accurate measurements. The DeMeet is standard equipped with LED based illumination (backlight, coaxial light and segmented ring light). A ring light consisting of a 3 rings, 16 segments and 48 cells LED pattern, that can be controlled per individual ring, segment and cell, is standard supplied for optimal light configuration. The ring light can be set in intensity and angle to achieve the best contrast with clearly defined edges. The backlight is transmitted from below and is used to highlight the profile of the edges. Coaxial lighting can be used for illumination inside deep located structures. The LED based backlight and coaxial light can be adjusted in intensity. The configuration of the illumination is automatically controlled during a CNC measuring run. A coaxial laser pointer assists navigation during creation of a measuring program.

Multi-sensor measuring machines Probe modules and styli Standard a Renishaw TP20 system with a 5-way stylus configuration is supplied. On request various probe modules, systems and stylus configurations are available. Multiple probe modules can be used to leave the stylus configuration on the module to achieve a shorter set-up time for measurements requiring other stylus configurations. In addition to the standard touch probe system, an optional stylus change rack (automatic probe configuration change) can be utilized. With the stylus change rack probe modules can automatically be exchanged within one measuring run. Multi-sensor measurements The increasing miniaturization and complexity of product features results in more difficult measuring and inspection procedures. Measuring systems equipped for only optical or contact measurements are often no longer sufficient, in which case multi-sensor measuring machines are required for optimal geometrical quality control. When measuring certain features encounters the physical limits of non-contact measurement, the DeMeet video machines can be additionally equipped with a touch probe system (contact measuring system). With the DeMeet Combo model both optical and contact measuring principles are seamlessly integrated and measurements can be performed by the optical and the probing system within one measuring run and even within one feature. Touch probe measurements can also be useful to create a complex 3D product alignment. Touch probe qualification The machine is supplied with a position offset qualifier, required for determining optics/touch probe offset, field of view qualifier required for field of view (optical) calibration and qualification sphere including calibration report required for touch probe (stylus) qualification (position and size determination).

Measuring software Approve for DeMeet multi-sensor measuring software Approve for DeMeet is a true multi-sensor software package, where the difference in sensor origin of the measuring input is limited to only the necessary. All the measuring results of video and touch probe can be displayed, reported, exported and used in constructs together, and are dynamically updated. The measuring results can also be displayed together in a 3D view. Approve for DeMeet is designed to be a user-friendly software package, but is flexible and very elaborate to measure many products. Measuring Program A measuring program in Approve for DeMeet is a graphical program consisting of simple program steps. Program steps can be changed, added, copied, moved and removed very easily, inputs of a program step can be easily changed or linked to other results by using drag-and-drop. A program can be verified by running it step by step, even a single program step can be run for verification. After running a program step an icon appears behind it to indicate its status. Results, Report and Export Results from measurements and calculations (constructs, fits, etc.) as well as from other program steps can be added to an export or report and saved or printed as PDF or CSV file for further analysis. If tolerances are used for a result a graphical tolerance bar is shown. Results and reports can be automatically printed or exported at the end of a measuring program run. 3D Movements The 3D motor controller in Approve for DeMeet makes blended, smooth moves which makes the DeMeet run more fluent and faster. The DeMeet also moves during video image processing and other calculations, shortening the measuring time considerably. To eliminate hysteresis, and therefore improving accuracy, an approach direction and distance can be set for video measurements. Pretouch and average touch can be set for touch measurements. Measurements For video measurements our proprietary image processing algorithms were developed, which are completely different from algorithms used by competing products. The edge find algorithm finds complete curves instead of separate points, the interpolation of the pixels is virtually infinite and very accurate. Video targets larger than one field of view can be measured in one program step, and are automatically split into more images and combined for the fitted result. The illumination for video measurements can be set and changed using a graphical control for backlight, coaxial light and ring light. For touch measurements it is normal that the targets are defined in 3D, but now this is also the case for video measurements. Features (like a circle) can be measured properly even if they are not parallel to the camera (optical) plane. The graphical touch probe configuration editor allows for building a custom configuration for a specific measurement by using an extensive touch probe library. Settings can be defined and shared between measuring steps which greatly reduces the complexity of a measuring program. PTB software evaluation Evaluation software for coordinate measuring machines. The accuracy of the evaluation software was verified by comparing the results obtained from the software with reference results supplied by the PTB (Physikalisch-Technische Bundesanstalt, Braunschweig, Germany). The Approve for DeMeet software has been placed in the class of the smallest deviations.

Fixture systems DF product fixture system DF-System is a fixture system developed and produced by Schut and designed for constructing 3D product fixtures, particularly for optical measurements, and is fully compatible with the measuring table of the DeMeet measuring machines. The DF-system is an easy to mount measurement fixture system and especially developed to use the most of the illumination possibilities for optical measurements. Easy to mount with single-screw couplings to build fixtures with a high repeatability and to realize a short set-up time for measuring tasks. DF-System consists of a full range of fixture components: bars, connection components and fixing components. Produced from extruded or machined aluminum with either a black or silver anodized finishing. Technically the difference is only applicable for optical measurements in relation to (un)desirable light reflection.Alufix fixture system Alufix is a flexible fixture system made of high- tensile aluminum. Alufix is a uniquely designed modular fixture system to prepare a product- fixture in a short time and is easy to mount and specially suitable for fixtures for heavier measuring objects. A wide range of components is available that can be combined to complete your measuring fixture such as base plates, bars, chucks, rotary plates, centers, magnetic holders, v-blocks, vises and optical targets. Fixture systems Solid positioning of a measuring object with a fixture system is essential for accurate measurements and the fixing pattern can also be used for batch measurements. Custom fixture systems for the DeMeet measuring machines When products need to be measured in a batch and a standard fixture system does not provide the right solution for example caused by the extraordinary shape or small dimensions of the product, a custom made fixture can provide the solution. This is especially the case for products that need to be measured optically. A certain repeatability of product positioning in the fixture is important for a quick set-up time in for example the production environment. We can assist you in the development and manufacturing of a custom fixture. There is a range of possibilities, from machined fixturing positions in acryl glass to magnet and vacuum fixture systems.

Quality and innovation Quality and innovation Our reliable service and excellent technical advice assist you in determining your optimal quality strategy, and our incoming and outgoing checks assure you quality products. Development and improvement of the DeMeet measuring machines is a continuous process. New developments and innovations increase performance and functionality of the DeMeet and can always be equipped on previously delivered machines. Machine and part traceability ensures availability of machine components for upgrading your DeMeet measuring machine. Support Requirements with regard to measuring projects depend on individual needs and specific circumstances. Our qualified and experienced hardware and software application support specialists can provide you with: - advice on all aspects of your DeMeet - training - online support for the DeMeet measuring machines - custom applications and measuring fixtures - software updates The Hotline Support service offers telephone, e-mail or remote desktop support regarding general operation of the DeMeet, measuring applications and specific settings. Direct contact with our support department, dedicated advice and short response time realize optimal deployment of the DeMeet for your measuring assignments. Measuring services In case of insufficient measuring capacity we can provide you with support to perform your measuring tasks. Based on sample products and technical drawings a measuring program can be created by our application support specialists. All measuring steps and results are well documented and measuring reports are created. Service For optimal performance of your system we can provide maintenance and calibration services. Service and calibration packages are performed by our engineers at your location or in our facility. Cleaning, general maintenance and verification with a traceable accuracy standard is performed and small errors are mathematically 3D compensated using CAA (Computer-Aided Accuracy), after which a new calibration certificate is issued. Service and calibration provide you with a machine optimally prepared for high accuracy measurements and maximized reliability. Your machine can be calibrated after installation, and the planning of periodical machine service and calibration can be provided. In case the machine needs to be relocated or moved to another location, it is important that the machine is securely transported. We can provide assistance with packing, transport and re-installation of the machine at the new location. ISO 9001 certification Schut Geometrical Metrology is ISO 9001-2015 certified. We have established a quality management system that meets the demands of the international quality standards. Our quality management ensures that all activities are comprehensively planned, managed and controlled. The management of Schut Geometrische Meettechniek bv commits itself to conducting all activities in accordance with the defined requirements in the scope of the ISO-9001 declaration.

Specifications General DeMeet-220 DeMeet -400 DeMeet -404 DeMeet -443 DeMeet -705 Measuring specifications Environmental conditions Power requirements Video system DeMeet Sony sensor camera 2.0x (1.0x, 5.0x and 10.0x optional) 3.0x (1.0x, 5.0x and 10.0x optional) 3.0x (1.0x, 5.0x and 10.0x optional) 3 rings, 16 segments and 48 cells (adjustable) adjustable fixed bridge with granite base plate DIN 876/00 extremely tension relieved, flat grinded cast iron THK linear guides Renishaw TONIC linear encoders Faulhaber DC servo motors tension relieved, nickel-plated steel

motorized joystick / CNC - Renishaw TP20 Probe system 2 Leica-Design telecentric lenses Nikon telecentric lenses Mitutoyo telecentric lenses Ring light 1 Backlight and coaxial light Construction 3 Structure Linear guides Linear encoders Drive system Measuring table 4 Measuring range (mm) Measuring range (mm) Measuring range (mm) Measuring range (mm) Measuring range (mm) Resolution (µm) Operating temperature (°C) Measuring temperature (°C) Humidity (%) Voltage (V) Power (VA) Travel speed max. (mm/s) Acceleration max. (mm/s 2) Accuracy standard 5 (µm) Accuracy high 5 (µm) Accuracy optional 5 (µm) (L in mm) (L in mm) (L in mm) Measuring table (mm) Measuring table (mm) Measuring table (mm) Measuring table (mm) Measuring table (mm) Dimensions (mm) Dimensions (mm) Dimensions (mm) Dimensions (mm) Dimensions (mm) Weight (kg) Weight (kg) Weight (kg) Weight (kg) Weight (kg) Max. load (kg) Max. load (kg) Max. load (kg) Max. load (kg) Max. load (kg) Operating mode 1 For video models (except DeMeet -220) a ring light with 4 rings, 16 segments and 64 cells can be supplied as an option.2 Other probe systems can be supplied as an option.3 The base plate of the DeMeet-220 is made of flat grinded cast iron.4 The measuring table of the DeMeet-220 is made of tension relieved, hard anodized aluminum.5 The accuracy of the multi-sensor measuring system should be taken into account. Specifications apply to all DeMeet models, unless otherwise specified. Machines with higher specifications and/or modifications are available on request. Specifications are subject to change without prior notice. For more specifications refer to our website Schut.com. Specifications All trademarks, trade names, brand names, or logos mentioned or used are the property of their respective owners. The DeMeet measuring machines are in compliance with EC Machine Directive 2006/42/EC, Electromagnetic Compatibility (EMC) directive 2014/30/EU and Low Voltage Directive (LVD) 2014/35/EU. Video model Combo model Schut.com Schut Geometrische Meettechniek bvDuinkerkenstraat 21 9723 BN Groningen The Netherlands Tel +31 (0)50 5 877 877 SchutNL@Schut.com Schut België bvba Wouter Haecklaan 4 bis 2100 Deurne (Antwerp) Belgium Tel +32 (0)3-366.59.59 SchutB@Schut.com Schut France sarl 105, Rue de l’Arve 74300 Cluses France Tel +33 (0)4.50.98.10.17 SchutF@Schut.com SGM Schut Geometrische Messtechnik GmbH Gutenbergstraße 5 D-78647 Trossingen Germany Tel +49 (0)7425 - 312 66 SGMD@Schut.com SGM AG Schut Geometrische Messtechnik Ebnatstrasse 127 8200 Schaffhausen Switzerland Tel +41 (0)52 624 00 37 SGMCH@Schut.com Schut Geometrical Metrology (Schut Geometrische Meettechniek bv) is an inter national organization, founded in 1949, with five offices throughout Europe, specialized in the development, production and sales of precision measuring instruments and systems. Schut Geometrical Metrology is ISO 9001 certified. Products developed and produced by Schut Geometrical Metrology are the 3D CNC coordinate measuring machines DeMeet (video, touch probe and multi-sensor model) and product fixture systems. Service and sales activities are performed by our company group or through an international network of experienced distributors. Schut Geometrische Meettechniek bv NetherlandsSGM Schut Geometrische Messtechnik GmbH Germany SGM AG Schut Geometrische Messtechnik Switzerland Schut België bvba Belgium Schut France sarl France Regional coverage 189.687-202002

Design i jakość

Zastosowanie wysokiej jakości komponentów firmy Schut oraz znanych, wyspecjalizowanych producentów zapewnia doskonałe osiągi i dużą dokładność pomiarów. Dzięki nowej konstrukcji serii maszyn pomiarowych DeMeet nie poczyniono żadnych ustępstw w zakresie dokładności i niezawodności. Nowa, wizualnie pozbawiona śrub konstrukcja pokrywy zapewnia lepszą ochronę w środowisku produkcyjnym i jest podkreślona detalami z niklowanego aluminium, które można spersonalizować. Otwarta konstrukcja DeMeet pozwala na łatwą obsługę i załadunek maszyny ze wszystkich stron. Dokładność maszyn pomiarowych DeMeet jest gwarantowana przez model korekcji CAA 3D (Computer-Aided Accuracy, kompensacja błędów). Budowa maszyny Współrzędnościowe maszyny pomiarowe DeMeet 3D CNC zostały zaprojektowane ze sprawdzoną konstrukcją stałego mostu i ruchomym stołem pomiarowym, co zapewnia wysoką dokładność i dostępność. Całkowicie zakryty układ napędowy i zintegrowane tłumienie sprawiają, że maszyny DeMeet doskonale nadają się do pomiarów w linii produkcyjnej. Konstrukcja to granitowa płyta bazowa o stopniu dokładności zgodnie z DIN 876/00, umieszczona w dobrze rozmieszczonych punktach amortyzujących i spoczywająca na spawanej ramie bazowej (w przypadku DeMeet-220 płyta bazowa jest z żeliwa szlifowanego na płasko). Konstrukcja podstawy XYZ dla precyzyjnych, wstępnie naprężonych prowadnic liniowych kulkowych firmy THK jest wykonana ze szlifowanego na płasko odprężonego żeliwa , co stanowi podstawę precyzyjnej konstrukcji mechanicznej. System napędu osi składa się z serwosilników prądu stałego o wysokim momencie obrotowym Faulhaber, śrub pociągowych Kerk z powłoką TFE oraz optycznych przetworników liniowych Renishaw TONIC o niskim błędzie podziału. Stół pomiarowy wykonany jest z odprężonej, odpornej na zużycie, niklowanej stali, z układem otworów montażowych do mocowania produktu i płaską szklaną płytą. Model wideo składa się z kamery DeMeet z czujnikiem Sony i telecentrycznym układem optycznym. Oprócz systemu optycznego model Combo jest wyposażony w system sondy dotykowej firmy Renishaw.

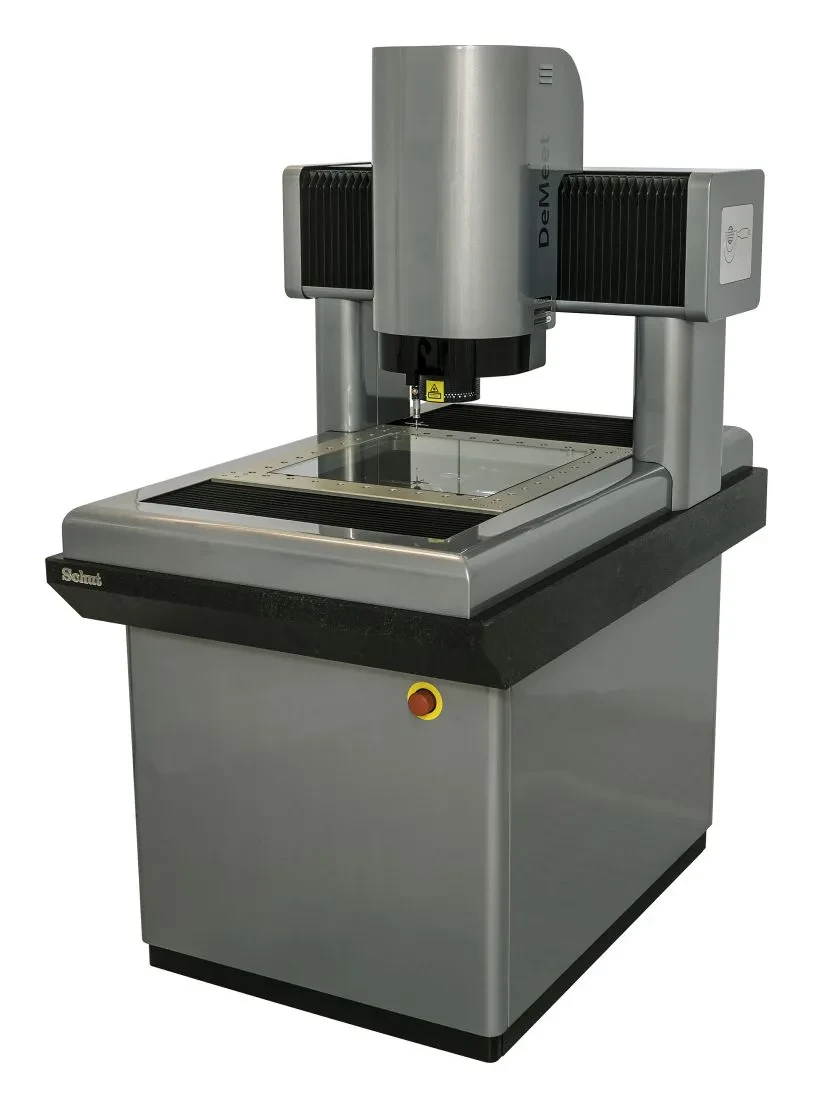

Współrzędnościowe maszyny pomiarowe DeMeet

Współrzędnościowe maszyny pomiarowe DeMeet 3D CNC zapewniają automatyczną, niezależną od użytkownika kontrolę jakości z wynikami pomiarów odniesionymi do międzynarodowych wzorców długości. Maszyny pomiarowe DeMeet są dostępne w modelu Video (optycznym) i Combo (multisensoryczny do łączonych pomiarów wideo i sondy dotykowej). Multisensoryczne maszyny pomiarowe DeMeet to doskonała alternatywa typu „wszystko w jednym” dla innych urządzeń pomiarowych, na przykład mikroskopu pomiarowego, projektora profilowego i wysokościomierza. Dzięki doskonałemu stosunkowi ceny do wydajności maszyny pomiarowe DeMeet umożliwiają bardzo precyzyjną kontrolę jakości w laboratoriach pomiarowych, a także na hali produkcyjnej. Zastosowania pomiarów optycznych i wielosensorowych znajdują się m.in. w inżynierii precyzyjnej, przemyśle medycznym, tworzyw sztucznych i elektronice.

Zakres pomiarowy

Maszyny pomiarowe Video i Combo do ogólnej kontroli jakości z zakresem pomiarowym dopasowanym do rynku. DeMeet-220 został opracowany jako mała maszyna pomiarowa o konstrukcji biurkowej. Seria DeMeet-400 to wszechstronne maszyny pomiarowe, przeznaczone do kontroli większych produktów lub do pomiarów partii, z DeMeet-705 na szczycie gamy.

Wideo-maszyny pomiarowe

Pomiary optyczne

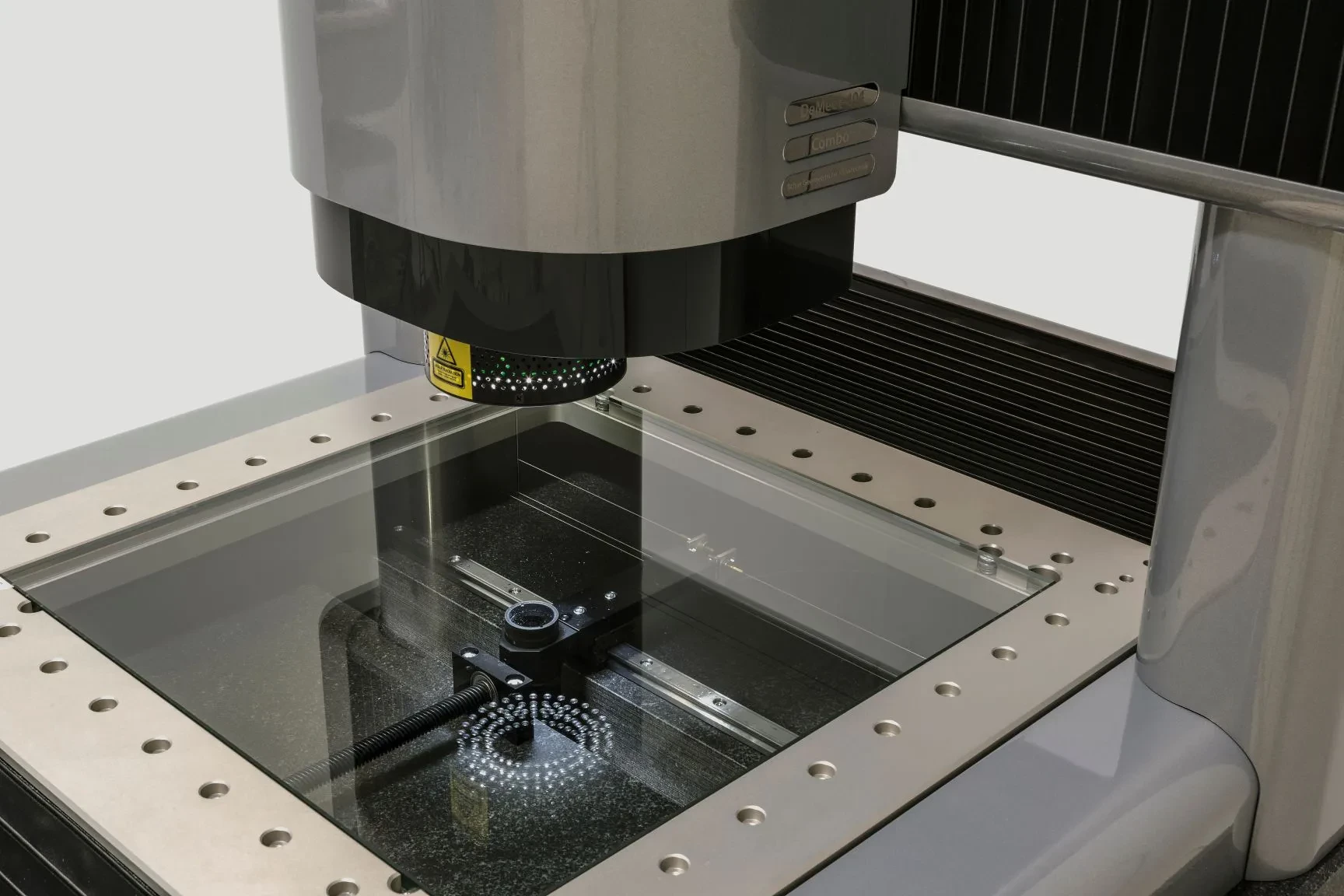

Pomiary optyczne wykonywane są za pomocą systemu kamer, optyki i regulowanego oświetlenia. Ze względu na bezkontaktowy charakter pomiarów nie ma ryzyka deformacji produktu. Pomiar optyczny jest bardzo odpowiedni dla produktów o drobnej strukturze i produktów wrażliwych na dotyk. Kolejną zaletą pomiarów optycznych jest możliwość bezpośredniego zdefiniowania informacji o krawędziach przy dużej gęstości punktów pomiarowych. W polu widzenia DeMeet można osiągnąć bardzo wysoką dokładność. Układ optyczny łączący wysokiej jakości optykę telecentryczną i kamerę z czujnikiem DeMeet Sony zapewnia wyraźny obraz o doskonałym kontraście i wysokiej rozdzielczości. W połączeniu z funkcją przetwarzania obrazu DeMeet zapewnia to bardzo dokładne pomiary. Optyka telecentryczna jest dostarczana w standardzie, aby uniknąć zniekształceń obrazu perspektywicznego wokół środka pola widzenia. DeMeet jest wyposażony w optykę Nikon, Leica-Design lub Mitutoyo o dużej odległości roboczej, która zapewnia doskonały obraz o wysokim kontraście, zapewniając optymalne wykrywanie krawędzi. Soczewki o różnych powiększeniach od 1x do 10x są dostępne i mogą być wymieniane podczas serii pomiarowej, tworząc zakres powiększenia wyświetlacza od 40x do 400x. konwencjonalna telecentryczna Kwalifikacja optyczna Maszyna jest dostarczana z kwalifikatorem przesunięcia pozycji i kwalifikatorem pola widzenia, wymaganymi do kalibracji pola widzenia (optycznego). Ten szklany wzorzec dokładności może być również używany jako obiekt szkoleniowy. Przygotowanie Combo Dzięki opcji „przygotowane do Combo” urządzenie wideo można w późniejszym czasie rozbudować do wieloczujnikowej maszyny pomiarowej do połączonych pomiarów wideo (optycznych) i sond dotykowych (kontaktowych). Aby ulepszyć maszynę przygotowaną Combo w późniejszym terminie, można zamówić pakiet aktualizacyjny Combo.

Oświetlenie

Oświetlenie jest niezbędne dla dokładnych pomiarów. DeMeet jest standardowo wyposażony w oświetlenie oparte na diodach LED (podświetlenie, światło współosiowe i segmentowe światło pierścieniowe). Lampa pierścieniowa składająca się z 3 pierścieni, 16 segmentów i 48 komórek wzoru LED, którą można sterować dla pojedynczego pierścienia, segmentu i komórki, jest standardowo dostarczana w celu uzyskania optymalnej konfiguracji światła. Światło pierścieniowe można ustawić pod względem intensywności i kąta, aby uzyskać najlepszy kontrast z wyraźnie określonymi krawędziami. Podświetlenie przekazywane jest od dołu i służy do podkreślenia profilu krawędzi. Oświetlenie koncentryczne można wykorzystać do oświetlenia wewnątrz głęboko położonych struktur. Podświetlenie oparte na diodach LED i światło koncentryczne można regulować pod względem intensywności. Konfiguracja oświetlenia jest automatycznie kontrolowana podczas przebiegu pomiarowego CNC. Współosiowy wskaźnik laserowy wspomaga nawigację podczas tworzenia programu pomiarowego.

Multisensoryczne maszyny pomiarowe

Moduły sond i trzpienie Standardowo dostarczany jest system Renishaw TP20 z konfiguracją trzpienia 5-kierunkowego. Na życzenie dostępne są różne moduły sond, systemy i konfiguracje trzpieni pomiarowych. Można użyć wielu modułów sond, aby pozostawić konfigurację trzpienia pomiarowego w module, aby skrócić czas ustawiania w przypadku pomiarów wymagających innych konfiguracji trzpienia pomiarowego. Oprócz standardowego systemu sondy dotykowej można wykorzystać opcjonalny magazynek do wymiany trzpienia pomiarowego (automatyczna zmiana konfiguracji sondy). Dzięki zmianie trzpienia, moduły sond mogą być automatycznie wymieniane w ramach jednego przebiegu pomiarowego. Pomiary wieloczujnikowe Rosnąca miniaturyzacja i złożoność cech produktu powoduje, że procedury pomiarowe i kontrolne stają się coraz trudniejsze. Systemy pomiarowe wyposażone tylko w pomiary optyczne lub kontaktowe często już nie wystarczają, w takim przypadku do optymalnej geometrycznej kontroli jakości wymagane są multisensorycznę maszyny pomiarowe. Gdy pomiar pewnych cech napotyka fizyczne granice pomiaru bezdotykowego, maszyny wideo DeMeet można dodatkowo wyposażyć w system sondy dotykowej (system pomiaru stykowego). Dzięki modelowi DeMeet Combo obie metody pomiaru optycznego i kontaktowego są płynnie zintegrowane, a pomiary mogą być wykonywane przez system optyczny i stykowy w ramach jednego przebiegu pomiarowego, a nawet w ramach jednej funkcji. Pomiary sondą dotykową mogą być również przydatne do tworzenia złożonego bazowania produktu 3D. Kwalifikacja sondy dotykowej Maszyna jest dostarczana z kwalifikatorem offsetu pozycji, wymaganym do określenia offsetu optyki / sondy dotykowej, kwalifikatorem pola widzenia wymaganym do kalibracji pola widzenia (optycznego) oraz kulą kwalifikacji, w tym raport kalibracji wymagany do kwalifikacji sondy dotykowej ( określenie pozycji i rozmiaru).

Oprogramowanie pomiarowe Approve for DeMeet

Oprogramowanie pomiarowe "multisensor" Approve for DeMeet to prawdziwy pakiet oprogramowania multisensorycznego. Wszystkie wyniki pomiarów wideo i sondy dotykowej mogą być wyświetlane, raportowane, eksportowane i używane razem w konstrukcjach oraz są dynamicznie aktualizowane. Wyniki pomiarów mogą być również wyświetlane razem w widoku 3D. Approve for DeMeet ma być przyjaznym dla użytkownika pakietem oprogramowania, elastyczny nawet w przypadku bardzo skomplikowanych pomiarów wielu produktów.

Program pomiarowy

Program pomiarowy w Approve for DeMeet jest programem wizualno-obiektowym składającym się z prostych kroków programu. Kroki programu można bardzo łatwo zmieniać, dodawać, kopiować, przenosić i usuwać, dane wejściowe kroku programu można łatwo zmieniać lub łączyć z innymi wynikami za pomocą przeciągania i upuszczania. Program można zweryfikować, wykonując go krok po kroku, nawet pojedynczy krok programu można uruchomić do weryfikacji. Po uruchomieniu kroku programu pojawia się za nim ikona wskazująca jego status. Wyniki, raport i eksport Wyniki pomiarów i obliczeń (konstrukcje itp.), a także z innych kroków programu można dodać do eksportu lub raportu i zapisać lub wydrukować jako plik PDF lub CSV w celu dalszej analizy. Jeśli tolerancje są używane do oceny wyniku, wyświetlany jest graficzny pasek tolerancji. Wyniki i raporty mogą być automatycznie drukowane lub eksportowane po zakończeniu wykonywania programu pomiarowego.

Ruchy 3D

Sterownik silnika 3D w aplikacji Approve for DeMeet wykonuje mieszane, płynne ruchy, dzięki czemu DeMeet działa płynniej i szybciej. DeMeet porusza się również podczas przetwarzania obrazu wideo i innych obliczeń, znacznie skracając czas pomiaru. Aby wyeliminować histerezę, a tym samym poprawić dokładność, można ustawić kierunek podejścia i odległość dla pomiarów wideo. Pre-touch i średni dotyk można ustawić dla pomiarów dotykowych.

Pomiary

Do pomiarów wideo zostały opracowane nasze autorskie algorytmy przetwarzania obrazu, które są całkowicie odmienne od algorytmów stosowanych w konkurencyjnych produktach. Algorytm znajdowania krawędzi znajduje całe krzywe zamiast oddzielnych punktów, interpolacja pikseli jest praktycznie nieskończona i bardzo dokładna. Cele wideo większe niż jedno pole widzenia mogą być mierzone w jednym kroku programu i są automatycznie dzielone na więcej obrazów i łączone w celu uzyskania dopasowanego wyniku. Podświetlenie do pomiarów wideo można ustawić i zmienić za pomocą graficznego sterowania podświetleniem, światłem koncentrycznym i światłem pierścieniowym. W przypadku pomiarów dotykowych normalne jest, że cele są definiowane w 3D, ale teraz dotyczy to również pomiarów wideo. Obiekty (takie jak okrąg) można prawidłowo zmierzyć, nawet jeśli nie są równoległe do płaszczyzny kamery (optycznej). Graficzny edytor konfiguracji sondy dotykowej umożliwia zbudowanie niestandardowej konfiguracji dla określonego pomiaru przy użyciu obszernej biblioteki sond dotykowych. Ustawienia można definiować i udostępniać między krokami pomiarowymi, co znacznie zmniejsza złożoność programu pomiarowego. Ocena oprogramowania PTB Oprogramowanie do oceny współrzędnościowych maszyn pomiarowych. Dokładność oprogramowania oceniającego zweryfikowano porównując wyniki otrzymane z oprogramowania z wynikami referencyjnymi dostarczonymi przez PTB (Physikalisch-Technische Bundesanstalt, Braunschweig, Niemcy). Oprogramowanie Approve for DeMeet zostało umieszczone w klasie najmniejszych odchyleń.

Systemy mocowań

System mocowań produktów DF DF-System jest systemem mocowań opracowanym i wyprodukowanym przez firmę Schut i przeznaczonym do budowy mocowań produktów 3D, szczególnie do pomiarów optycznych, i jest w pełni kompatybilny ze stołem pomiarowym maszyn pomiarowych DeMeet. System DF jest łatwym w montażu systemem uchwytów pomiarowych i został specjalnie opracowany, aby wykorzystać większość możliwości oświetlenia do pomiarów optycznych. Łatwy w montażu za pomocą złączy jednośrubowych do budowy opraw o wysokiej powtarzalności i realizacji krótkich czasów ustawiania do zadań pomiarowych. DF-System składa się z pełnej gamy elementów mocujących: prętów, elementów łączących i elementów mocujących. Produkowane z wytłaczanego lub obrabianego maszynowo aluminium z wykończeniem anodowanym na czarno lub srebrem. Technicznie różnica dotyczy tylko pomiarów optycznych w odniesieniu do (nie)pożądanego odbicia światła.

System mocowań Alufix

Alufix to elastyczny system mocowań wykonany z aluminium o wysokiej wytrzymałości. Alufix jest unikalnym, modułowym systemem mocowań do przygotowania produktu-mocowania w krótkim czasie i jest łatwy w montażu i szczególnie odpowiedni do mocowań dla cięższych obiektów pomiarowych. Dostępna jest szeroka gama komponentów, które można łączyć w celu uzupełnienia osprzętu pomiarowego, takich jak płyty bazowe, pręty, uchwyty, płytki obrotowe, centra, uchwyty magnetyczne, pryzmy, imadła i cele optyczne.

Systemy mocowań

Solidne pozycjonowanie mierzonego przedmiotu za pomocą systemu mocowań jest niezbędne dla dokładnych pomiarów, a wzór mocowania można również wykorzystać do pomiarów wsadowych.

Niestandardowe systemy mocowań dla maszyn pomiarowych DeMeet

Gdy produkty muszą być mierzone w partii, a standardowy system mocowań nie zapewnia właściwego rozwiązania, na przykład z powodu niezwykłego kształtu lub małych wymiarów produktu, rozwiązaniem może być niestandardowe mocowanie . Dotyczy to zwłaszcza produktów, które muszą być mierzone optycznie. Pewna powtarzalność pozycjonowania produktu w oprzyrządowaniu jest ważna dla szybkiego czasu przezbrajania np. w środowisku produkcyjnym. Możemy pomóc w opracowaniu i produkcji niestandardowego uchwytu. Istnieje szereg możliwości, od obrabianych maszynowo pozycji mocowania w szkle akrylowym po systemy mocowań magnetycznych i próżniowych.

Jakość i innowacyjność

Nasza niezawodna obsługa i doskonałe doradztwo techniczne pomagają w określeniu optymalnej strategii jakości, a nasze kontrole przychodzące i wychodzące zapewniają jakość produktów. Rozwój i doskonalenie maszyn pomiarowych DeMeet to ciągły proces. Nowe rozwiązania i innowacje zwiększają wydajność i funkcjonalność DeMeet i zawsze można je wyposażyć w wcześniej dostarczone maszyny. Identyfikowalność maszyn i części zapewnia dostępność komponentów maszyny do modernizacji maszyny pomiarowej DeMeet.

Wsparcie

Wymagania dotyczące pomiarów projektów zależą od indywidualnych potrzeb i konkretnych okoliczności. Nasi wykwalifikowani i doświadczeni specjaliści ds. wsparcia w zakresie sprzętu i oprogramowania mogą zapewnić Państwu: - doradztwo we wszystkich aspektach DeMeet - szkolenia - wsparcie online dla maszyn pomiarowych DeMeet - niestandardowe aplikacje i uchwyty pomiarowe - aktualizacje oprogramowania

Bezpośredni kontakt z naszym działem wsparcia, dedykowane doradztwo i krótki czas reakcji zapewniają optymalne wdrożenie DeMeet dla Twoich zadań pomiarowych.

Usługi pomiarowe

W przypadku niewystarczających możliwości pomiarowych możemy zapewnić Państwu wsparcie przy wykonywaniu zadań pomiarowych. Na podstawie przykładowych produktów i rysunków technicznych nasi specjaliści ds. wsparcia aplikacyjnego mogą stworzyć program pomiarowy. Wszystkie etapy i wyniki pomiarów są dobrze udokumentowane, a raporty pomiarowe są tworzone. Serwis Aby zapewnić optymalną wydajność Twojego systemu, możemy zapewnić usługi konserwacji i kalibracji. Pakiety serwisowe i kalibracyjne są wykonywane przez naszych inżynierów w Twojej lokalizacji lub w naszym zakładzie. Przeprowadzane jest czyszczenie, ogólna konserwacja i weryfikacja z identyfikowalnym standardem dokładności, a małe błędy są kompensowane matematycznie 3D za pomocą CAA (Computer-Aided Accuracy), po czym wystawiany jest nowy certyfikat kalibracji. Serwis i kalibracja zapewniają maszynę optymalnie przygotowaną do pomiarów o wysokiej dokładności i maksymalnej niezawodności. Maszynę można skalibrować po instalacji, a także zaplanować okresowe przeglądy i kalibrację maszyny. W przypadku konieczności przeniesienia lub przeniesienia maszyny w inne miejsce ważne jest, aby była ona bezpiecznie transportowana. Służymy pomocą przy pakowaniu, transporcie i ponownym montażu maszyny w nowej lokalizacji.

Certyfikat ISO 9001

Firma Schut Geometrical Metrology posiada certyfikat ISO 9001-2015. Stworzyliśmy system zarządzania jakością, który spełnia wymagania międzynarodowych standardów jakości. Nasz system zarządzania jakością zapewnia, że wszystkie działania są kompleksowo planowane, zarządzane i kontrolowane. Kierownictwo firmy Schut Geometrische Meettechniek bv zobowiązuje się do prowadzenia wszelkich działań zgodnie z określonymi wymaganiami w zakresie deklaracji ISO-9001.

[...]

Schut Geometrical Metrology (Schut Geometrische Meettechniek bv ) jest organizacją międzynarodową założoną w 1949 r., posiadającą pięć biur w całej Europie, specjalizującą się w opracowywaniu, produkcji i sprzedaży precyzyjnych przyrządów i systemów pomiarowych. Firma Schut posiada certyfikat ISO 9001. Produkty opracowane i wyprodukowane przez Schut Geometrical Metrology to współrzędnościowe maszyny pomiarowe 3D CNC DeMeet (wideo, sonda dotykowa i model multisensoryczny) oraz systemy mocowania produktów. Działalność serwisowa i sprzedażowa prowadzona jest przez naszą grupę firm lub poprzez międzynarodową sieć doświadczonych dystrybutorów. Schut Geometrische Meettechniek bv HolandiaSGM Schut Geometrische Messtechnik GmbH Niemcy SGM AG Schut Geometrische Messtechnik Szwajcaria Schut België bvba Belgia Schut France sarl Francja Zasięg regionalny 189.687-202002
