Okrągłościomierz R100

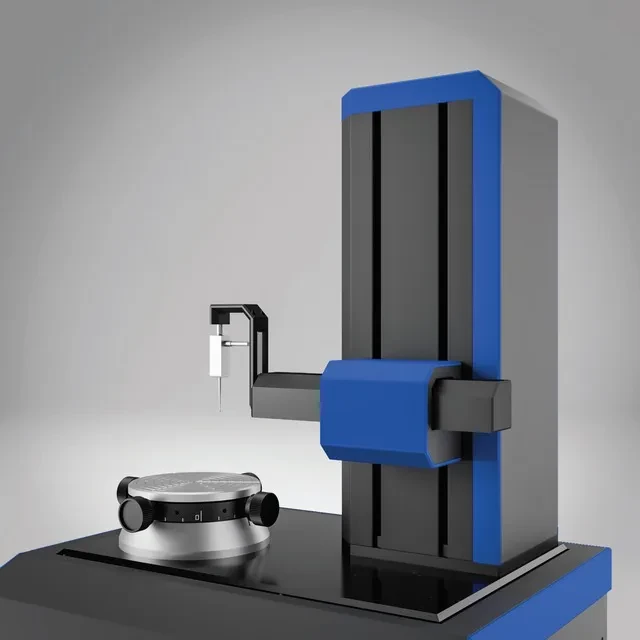

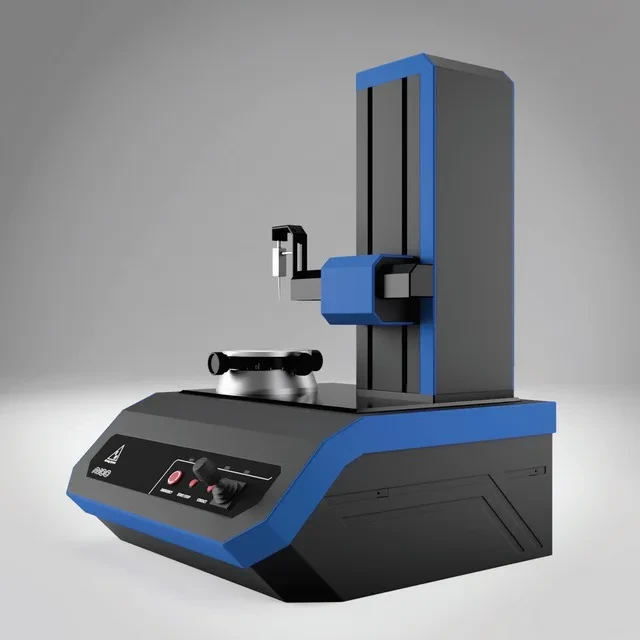

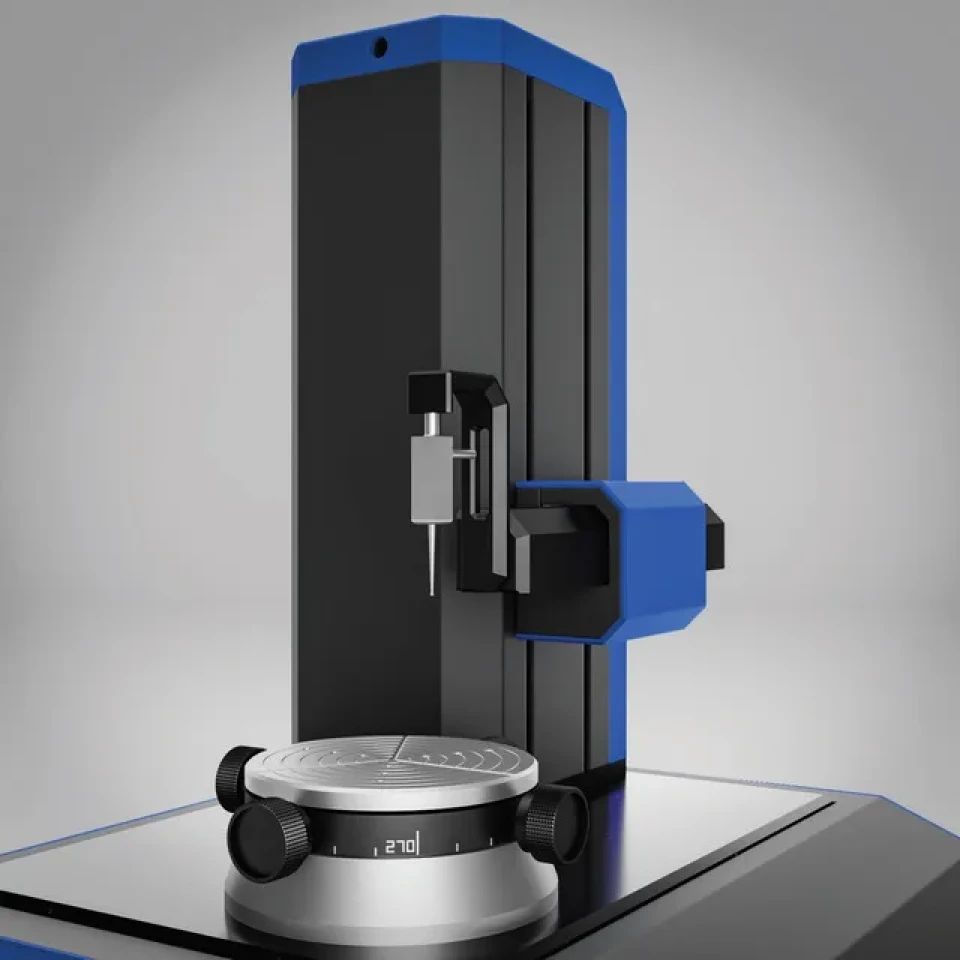

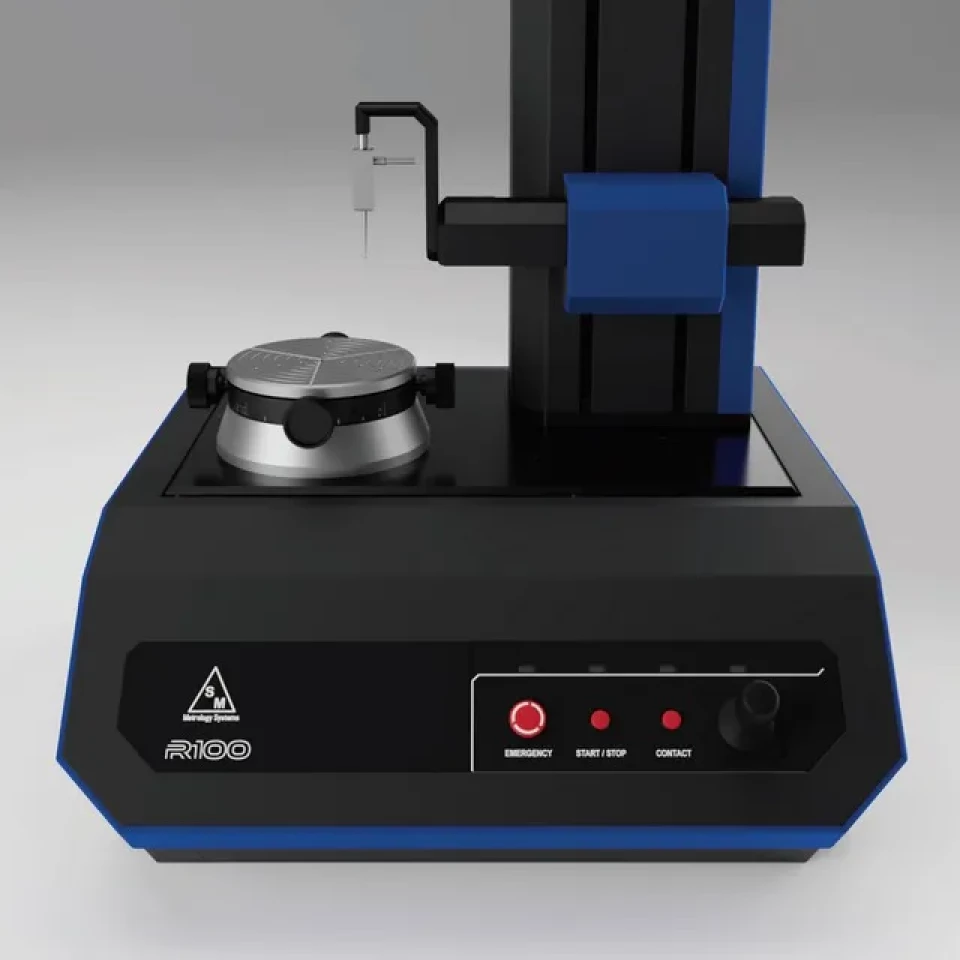

www.sm-instruments.com The best way to measure Roundness-Tester R100 Calibration Centre ACCREDIA LAT N° 041 CONFIGURATION R100 CNC Code: 4.100 The CNC configuration comes with the granite metrological column with reference and motorized positioning arm, this configuration allows to emphasize the cilindricity and the straightness of the detail and also to perform measurement automatic cycles granting a very big time saving and high flexibility. TECHNICAL CHARACTERISTICS Table diameter 160 mm Maximum load 200 N Centering and leveling: ± 3mm -- ± 2° Table precision: 0,08 m Effective stroke: 350 mm Motorized, of measurement Straightness error on 100 mm: 0,3 m Straightness error on 350 mm: 0,8 m Measurement speed: 0,5-1-2 mm/s Positioning speed: 0-15 mm/s Effective stroke: 115 mm Motorized, of positioning Positioning speed: 0-15 mm/s roundness, straightness, cilindricity, conicity, cone shape, concentricity, parallelism, coaxiality, run-out, total run-out, thickness variation Bi-directional with impact protection Measurement range: 0,6 mm Resolution: 0,001 μm 586 x 615 x 815 mm (L x P x H) 105 kg 110-240 V 50-60 Hz R100 CNC EXPANSION PLATFORM Code: 4.400 Allows to expand the table to a diameter of 250 mm when there are very big pieces to be measured. Fittable directly on the table, external grip diameter 1÷35mm, internal grip diameter 25÷95mm. 6 JAW AUTO-CENTERING CHUCK Code: 4.406 Fittable directly on the table, internal/external reversible jaws, external grip diameter 1÷32mm, internal grip diameter 18÷80mm. CALIBRATION SAMPLE GUIZZO Code: 6.201 Allows the calibration and verifica- tion of pickup and electronic board sensitivity, 17  m nominal step. ROUNDNESS SAMPLE Code: 6.200 Sample hemisphere made of optical glass, typical error

Najlepszy sposób pomiaru Okrągłości-Tester R100 Centrum Kalibracji ACCREDIA LAT N° 041 KONFIGURACJA R100 CNC Kod: 4.100 Konfiguracja CNC jest dostarczana z granitową kolumną pomiarową z referencją i zmotoryzowanym ramieniem pozycjonującym, ta konfiguracja pozwala na podkreślenie walcowość i prostoliniowość detalu a także wykonywanie automatycznych cykli pomiarowych zapewniających bardzo dużą oszczędność czasu i dużą elastyczność. CHARAKTERYSTYKA TECHNICZNA Średnica stołu 160 mm Maksymalne obciążenie 200 N Centrowanie i poziomowanie: ± 3mm -- ± 2° Dokładność stołu: 0,08 m Skok efektywny: 350 mm Zmotoryzowany, pomiaru Błąd prostoliniowości na 100 mm: 0,3 m Błąd prostoliniowości na 350 mm: 0,8 m Prędkość pomiaru: 0,5-1-2 mm/s Prędkość pozycjonowania: 0-15 mm/s Skok efektywny: 115 mm Zmotoryzowany, pozycjonowania Prędkość pozycjonowania: 0-15 mm/s okrągłość, prostoliniowość , walcowość, stożkowatość, kształt stożka, koncentryczność, równoległość, współosiowość, bicie, bicie całkowite, zmiana grubości Dwukierunkowy z ochroną przed uderzeniami Zakres pomiarowy: 0,6 mm Rozdzielczość: 0,001 μm 586 x 615 x 815 mm (L x P x W) 105 kg 110-240 V 50-60 Hz R100 PLATFORMA ROZSZERZENIA CNC Kod: 4.400 Pozwala na rozszerzenie stołu do średnicy 250 mm przy pomiarach bardzo dużych elementów. Montaż bezpośrednio na stole, średnica uchwytu zewnętrznego 1÷35mm, średnica uchwytu wewnętrznego 25÷95mm. 6 SZCZĘKOWY UCHWYT CENTRUJĄCY Kod: 4.406 Montaż bezpośrednio na stole, szczęki wewnętrzne/zewnętrzne odwracalne, średnica uchwytu zewnętrznego 1÷32mm, średnica uchwytu wewnętrznego 18÷80mm. PRÓBKA KALIBRACJI GUIZZO Kod: 6.201 Umożliwia kalibrację i weryfikację czułości przetwornika i płytki elektronicznej, krok nominalny 17 m. PRÓBKA OKRĄGŁOŚCI Kod: 6.200 Półkula próbki wykonana ze szkła optycznego, typowy błąd <0,05 m, umożliwia kontrolę oscylacji stołu. Zaciski przedłużające można łatwo wymieniać dzięki ich gwintowanemu połączeniu. - Zacisk L= 32 mm Kod 4.300 - Zacisk L= 72 mm Kod 4.301 - Zacisk L= 112 mm Kod 4.302 - Terminal L= 72 mm Kod 4.303 ZACISKI PRZEDŁUŻAJĄCE Precyzyjny stalowy cylinder, umożliwia ustawienie i weryfikację równoległości i prostoliniowości osi Z. Średnica 80 mm, wysokość 300 mm, typowe odchylenie 1 m. PRZYKŁADOWY SIŁOWNIK Kod: 6.203 AKCESORIA 3 SZCZĘKOWY UCHWYT CENTRUJĄCY Kod: 4.405 Oś stołu C Oś kolumny Z Oś ramienia R Obliczone parametry Podbieracz Wymiary Waga Zasilanie 10 powodów, aby wybrać okrągłometry R100 R100 Oprogramowanie CIRCOM Czy można kontrolować część trudniejsze niż jego budowa? Myślimy, że nie! Okrągły tester R100 to synteza naszej filozofii: łatwość instalacji zarówno w środowiskach produkcyjnych, jak i w pomieszczeniach metrologicznych, duża wszechstronność i precyzja pomiarów, aby mieć pewność uzyskanych wyników. Kontrolowanie geometrii kołowej bezpośrednio na pokładzie zawsze było zbyt trudne? Z nowym R100 tak nie będzie! Elastyczność Podbieracz można obracać o 90°, aby wchodzić z boku do zagłębień. Praktyczność Małe wymiary i duża redukcja wagi dzięki filozofii „wszystko w jednym”. Raporty Możliwość wyświetlania i drukowania różnego rodzaju obrazów 2D i 3D z raportami renderowania powierzchni. Przechowywanie Pomiary mogą być przechowywane w plikach lub w wewnętrznej bazie danych oprogramowania. Łączność Interfejs USB do komputera i tylko jeden kabel zasilający do natychmiastowego działania. Prędkość Możliwość wykonywania automatycznych cykli pomiaru i pozycjonowania dla wszystkich trzech osi: stołu, kolumny i ramienia. Łatwość użytkowania Oprogramowanie Windows© wysokiego poziomu, które pozwala użytkownikowi analizować również najbardziej złożone parametry geometrii kołowych. Manewrowość W pełni mechaniczny system ruchu kolumny i stołu, bez konieczności stosowania sprężonego powietrza. Osiągi Duża objętość pomiarowa, stół 160 mm, metrologia 350 mm i ramię R 115 mm, które umożliwia pomiary na średnicach do 230 mm. Dokładność pomiaru Nanometryczna rozdzielczość pomiaru, metrologiczna kolumna granitowa w odniesieniu do zapewnienia zawsze dokładnych i wiarygodnych pomiarów.
