Optyczna maszyna VISIO 200 V3 HD ręczny zoom
Stan magazynowy: 0 szt.
Produkt niedostępny

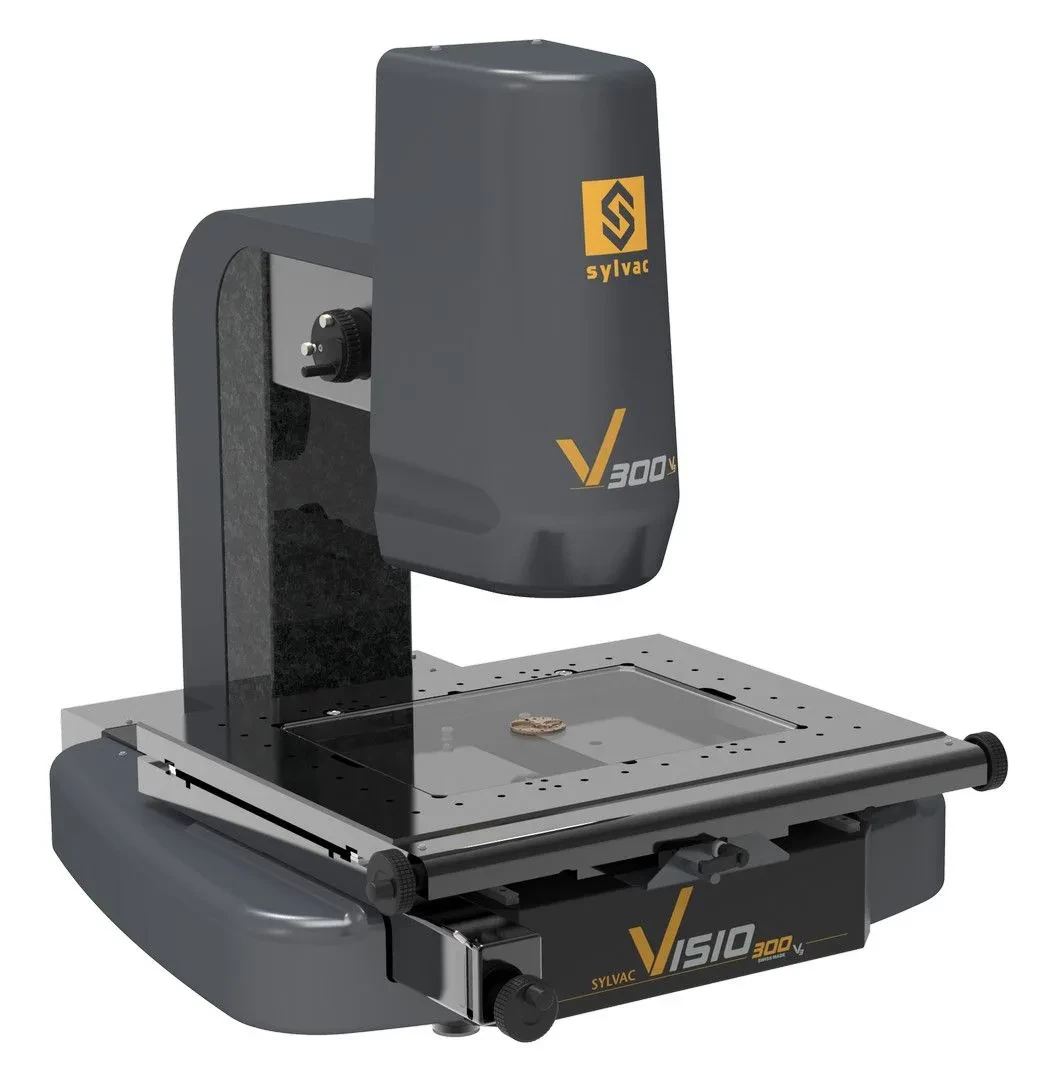

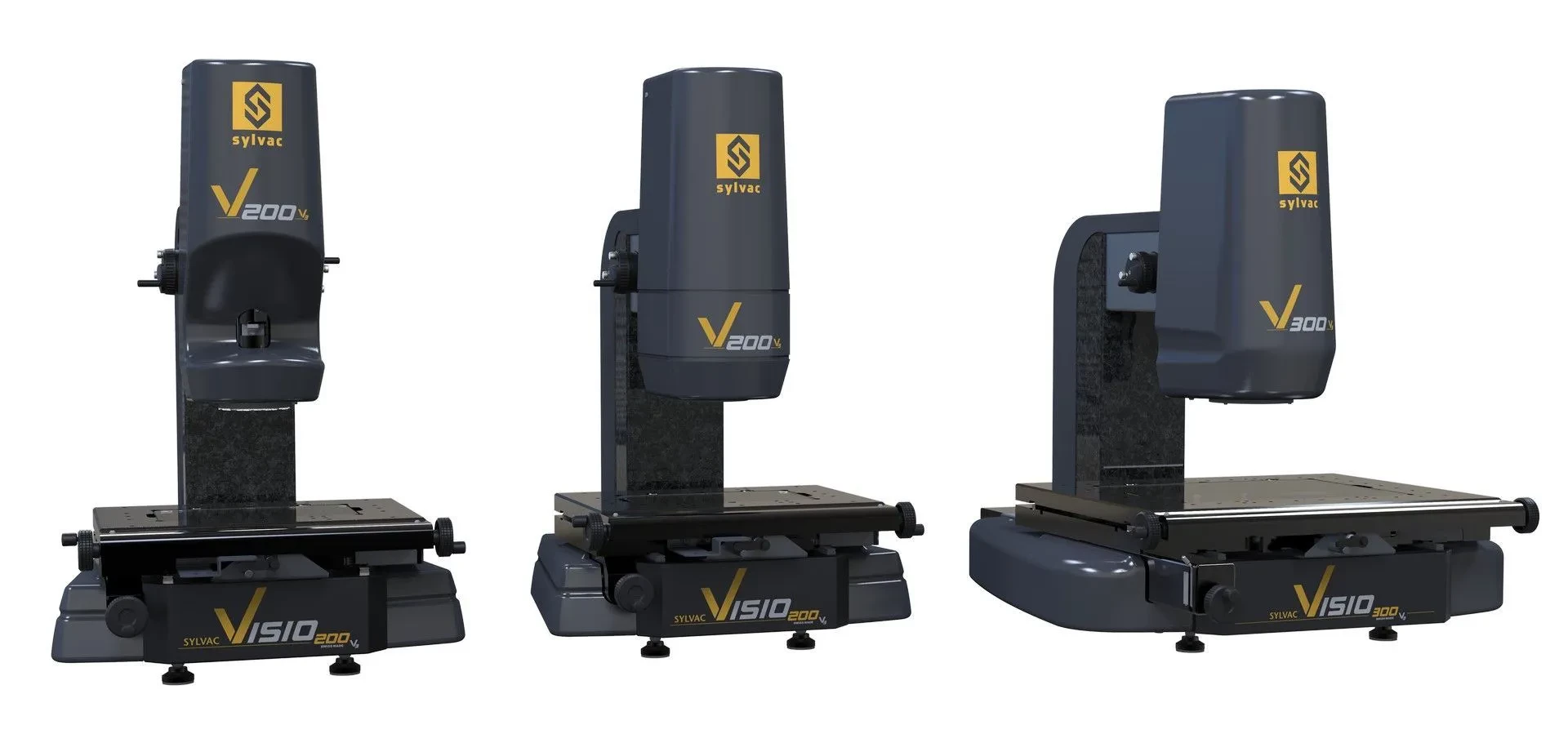

Sylvac-Visio V3 – precyzyjna metrologia optyczna
Seria Sylvac-Visio V3 została zaprojektowana z wykorzystaniem nowoczesnych technologii, aby zapewnić maksymalną precyzję, szybkość i łatwość obsługi w metrologii optycznej. To wydajne i ekonomiczne rozwiązania, które spełniają wymagania nowoczesnych zakładów produkcyjnych.
Każde urządzenie wyposażone jest w granitową konstrukcję, która zapewnia wyjątkową sztywność i stabilność – kluczowe cechy dla systemów pomiarowych o wysokiej dokładności. Serię V3 wyróżnia prostota, niezawodność i skuteczność, a dzięki możliwości wyboru między manualnym a zmotoryzowanym zoomem indeksowanym, urządzenia są uniwersalne i elastyczne w zastosowaniu.
Najważniejsze cechy:
-
Atrakcyjna cena
Wysoka jakość i precyzja pomiarowa przy zachowaniu korzystnej ceny.
-
Stabilna granitowa konstrukcja
Zapewnia wymaganą sztywność w pomiarach o wysokiej dokładności.
-
Łatwość obsługi
Intuicyjne oprogramowanie Sylvac-REFLEX Vista pozwala użytkownikowi opanować obsługę urządzenia w zaledwie pół dnia szkolenia.
-
Trzy źródła światła
-
Oświetlenie pierścieniowe (episcopyjne)
-
Oświetlenie diaskopowe (przeciwświatło)
-
Oświetlenie koaksjalne
-
Dodatkowo opcjonalne diaskopowe światło równoległe eliminuje niepożądane odbicia i pozwala uzyskać ostre krawędzie przy pomiarze części okrągłych.
-
Wskaźnik laserowy
Ułatwia szybkie i precyzyjne pozycjonowanie elementów.
VISIO 200 V3
Zalety:
-
Wysoce stabilna struktura granitowa.
-
Kamera Full-HD.
-

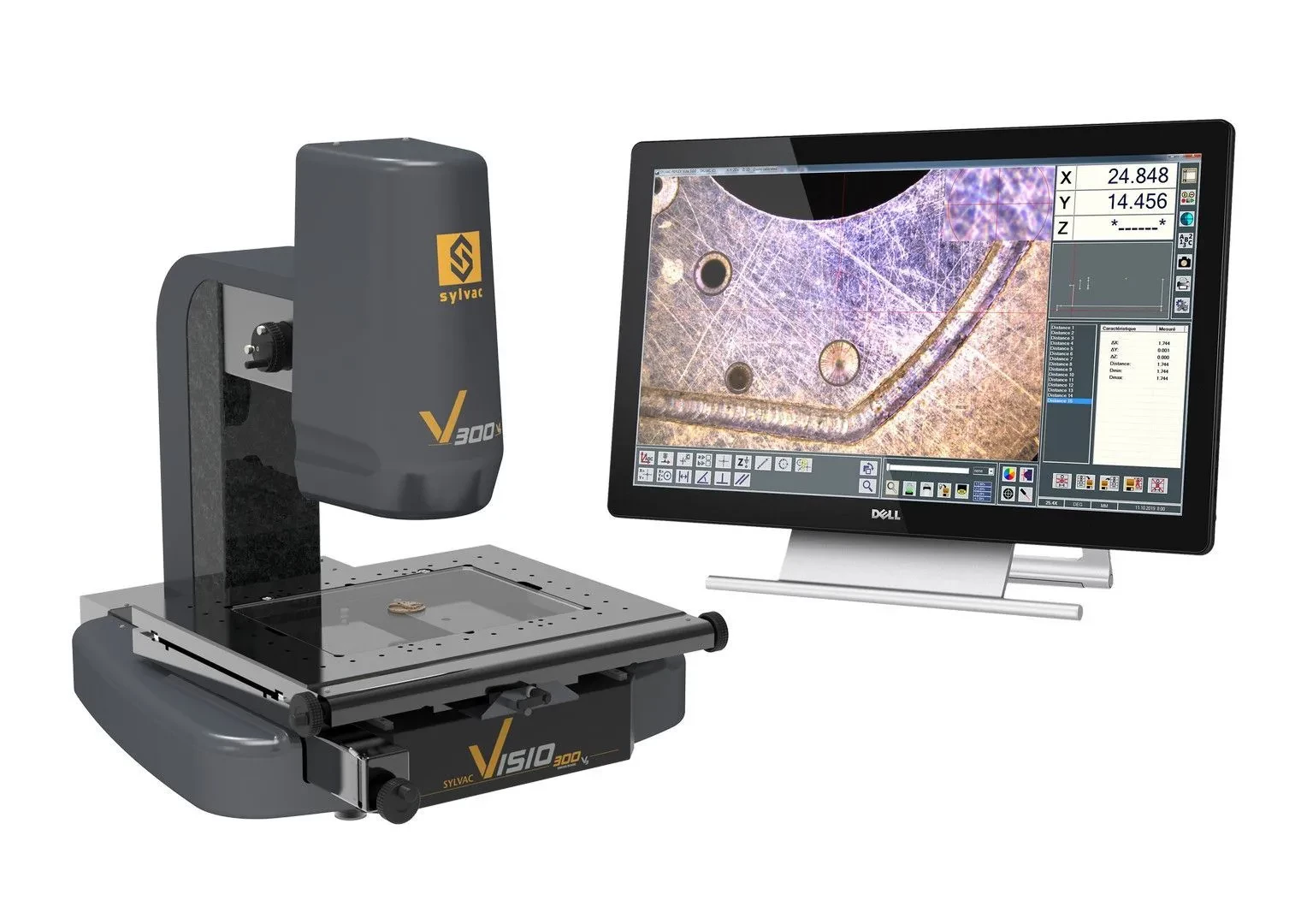

Nowy układ oprogramowania z automatycznym przełączaniem ekranów na żywo/schematów i kompatybilnością dotykową.
-
Źródła światła LED.
-
Łatwe w użyciu narzędzia programowe.
-
Pierścieniowe oświetlenie segmentowe (4x90°) z białymi diodami LED.
Parametry techniczne:
|
Zakres pomiarowy |
mm |
200x100x150 |
|
Dokładność osi X i Y |
µm |
1.9+10L/1000 |
|
Dokładność XY |
µm |
2.4+10L/1000 |
|
Dokładność Z |
µm |
2.9+10L/1000 |
|
Max. obciążenie |
kg |
10 |
|
Maksymalna rozdzielczość |
mm |
0.001 |
|
Powiększenie |
|
24x-144x(12x-288 z dodatkową soczewką) |
|
Zoom |
h |
Ręczny 4x |
|
Waga |
kg |
98 |
Zastosowania:
Sylvac-Visio V3 znajduje zastosowanie w wielu branżach:
-
Przemysł medyczny i farmaceutyczny
-
Motoryzacja
-
Zegarmistrzostwo
-
Przemysł kosmetyczny
-
Produkcja profili i złączy
-
Elektronika użytkowa i telekomunikacja
-
Przetwórstwo tworzyw sztucznych
-
Stomatologia
-
Produkcja PCB
-
Komponenty techniczne o wysokiej precyzji
Zawartość standardowej dostawy
-
Urządzenie zgodne ze specyfikacją techniczną
-
Oprogramowanie Sylvac-REFLEX Vista z funkcją porównania CAD
-
Komputer, mysz, klawiatura oraz ekran dotykowy 23,8”
-
System operacyjny Windows 10 (wielojęzyczny)
-
Certyfikat kalibracji
-
Instrukcja obsługi
Podstawowe informacje
Załączniki
SYLVAC-VISIO 254 200 & 300 V3 DESCRIPTIOm Optical measurement • High quality 2.5D video measuring system with larger field of view up to 30x19mm (standard config 15x9.5mm) • New software layout with auto toggle screens live/schematic and touch compatible • Full HD Camera with improved image quality • Robust construction with stage mounted on granite base and vertical column in granite • Manual table stage releasable for quick XY movement, fitted with high precision encoders • High quality bearing guidance for better accuracy • Optics including CMOS camera and Navitar zoom (manual or motorised) • Programmable triple lighting: coaxial, ring light programmable by sector and diascopic light • Multilingual Sylvac VIS TA software easy to use Manual zoom Fine adjustement in Z Manual table stage with fixing holes Granit structure Lifter to release table movement Motorised zoom Sylvac Re ex Vista Software, Touch compatible G SYLVAC-VISIO • • • • • • • 902.2210902.2211 902.2310 Sylvac Visio 200 Sylvac Visio 300 mm 200x100x150 300x200x150 µm 1.9 + 10L/1000 (L = mm) 1)/ 3) 1.9 + 4L/1000 (L = mm) 1)/ 3) µm2.4 + 10L/1000 (L = mm) 1)/ 3) 2.4 + 4L/1000 (L = mm) 1)/ 3) µm 3.9 + 10L/1000 (L = mm) 3.9 + 5L/1000 (L = mm) mm 0.001 0.001 kg 10 16 98 170 EN61000-6-2, EN61000-6-4, EN61326-1, EN12100-1, EN12100-2 255 200 & 300 V3 523 587 (537 ÷637) 593 (543 ÷643) 209 452 697 ÷887 516 320 400 240 280 523 587 (537 ÷637) 593 (543 ÷643) 209 452 697 ÷887 516 320 400 240 280 763 89 2 ±103 705 638, 6 319 ±15 3 810 881 ±10 3 705 275 ±15 3 550 693-883 38-228 763 89 2±103 705 638, 6 319 ±15 3 810 881 ±10 3 705 275 ±15 3 550 693-883 38-228 DIMENSIONAL DRAWINGS Optical measurement TECHNICAL SPECIFICATIONS Model Measuring volume X, Y Accuracy (E 1, X, Y) XY Accuracy (E 2, XY) Z Accuracy (E 1, Z) 2) Resolution Max. load capacity Magnification Zoom Weight International standards BASIC INSTRUMENT Instrument according to technical specifications Software Sylvac Vista multilingual Computer with touchscreen 23’’, keyboard and mouse CAD compare software Windows 7 multilingual operating system Manual Calibration certificate Manuel 6.5x Motorised 6.5x Motorised 6.5x 1) m < 5 kg 2) mechanical accuracy 3) at glass plate level 12x - 288x (Standard con guration 24x - 144x) Sylvac VISIO 200 V3 Sylvac VISIO 300 V3 G
SYLVAC-VISIO
200 i 300 V3 OPIS
Pomiar optyczny
- Wysokiej jakości system pomiaru wideo 2.5D
- Niezwykle solidna i trwała konstrukcja z granitową podstawą.
- Nowy układ oprogramowania z automatycznym przełączaniem ekranów na żywo/schemat i kompatybilność z dotykiem
- Kamera Full HD z szerokim polem widzenia dla większej dokładności
- Solidna konstrukcja ze stolikiem zamontowanym na granitowej podstawie i pionową kolumną z granitu
- Ręczny stół X-Y z szybkim zwalnianiem blokady i precyzyjnym prowadzeniem
- Zoom ręczny lub zmotoryzowany w zależności od wersji
- Programowalne potrójne oświetlenie: górne przez obiektyw, za pomocą pierścienia z programowalnymi sektorami oraz dolne.
- Dostarczany w komplecie z komputerem z ekranem dotykowym i bardzo łatwym w obsłudze oprogramowaniem Reflex-Vista oferującym szeroki zakres funkcjonalności: Półautomatyczny intuicyjny pomiar, automatyczne wykrywanie krawędzi, porównanie z importowanym konturem DXF
- Ręczny lub automatyczny zoom
- Dokładna regulacja osi Z
- Ręczny stolik z otworami mocującymi
- Struktura granitowa
- Podnośnik zwalniający ruch stołu
- Oprogramowanie Sylvac-REFLEX Vista, zgodne z systemem dotykowym
PRZYRZĄD PODSTAWOWY
- Przyrząd zgodny ze specyfikacjami technicznymi
- Oprogramowanie wielojęzyczne Sylvac-REFLEX Vista
- Komputer z ekranem dotykowym 23.8'', klawiatura i mysz
- Moduł porównywania do CAD
- Wielojęzyczny system operacyjny Windows 10
- Instrukcja
- Świadectwo wzorcowania producenta.
