Optyczne maszyny VISIO V3
Stan magazynowy: 0 szt.
Produkt niedostępny

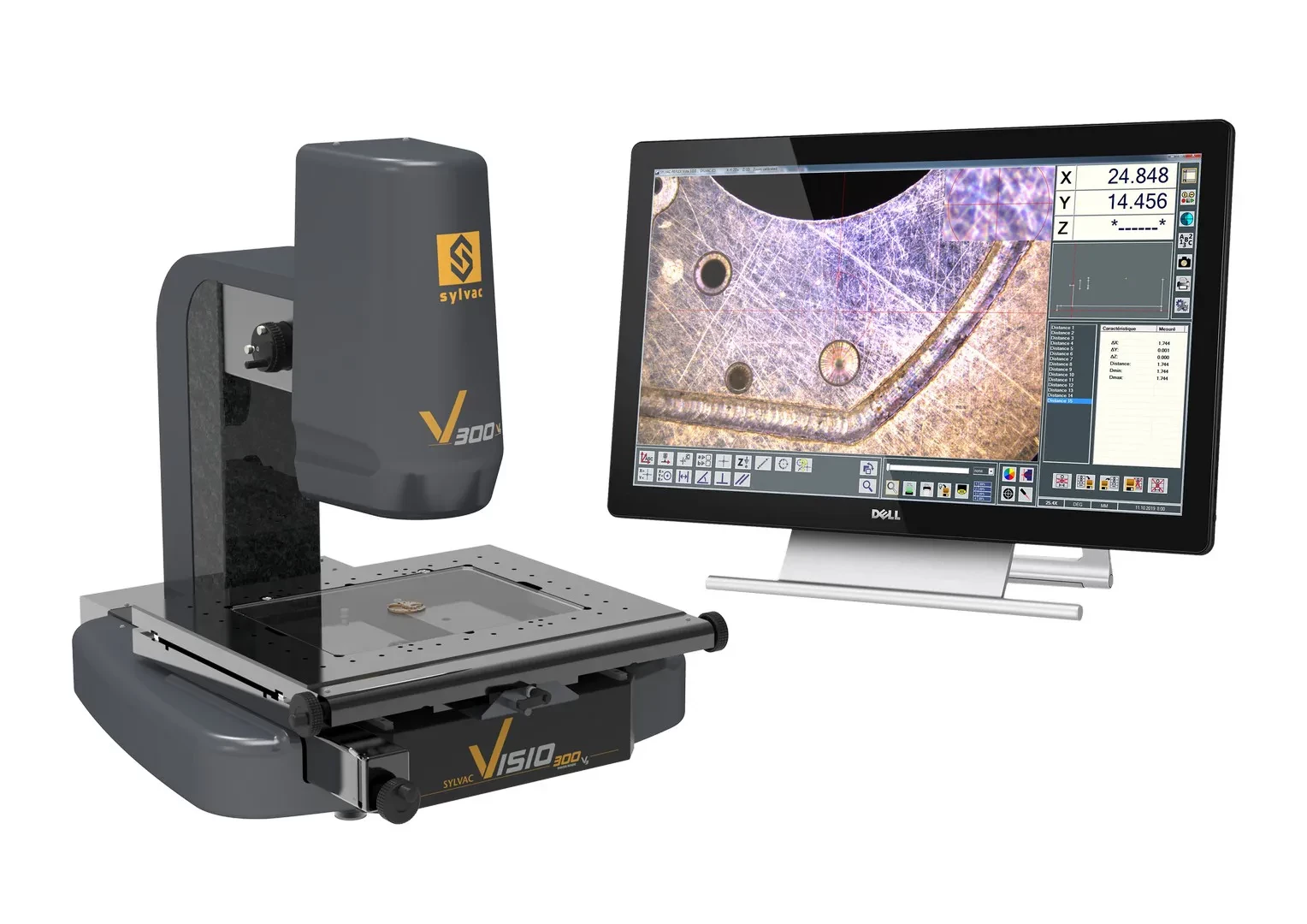

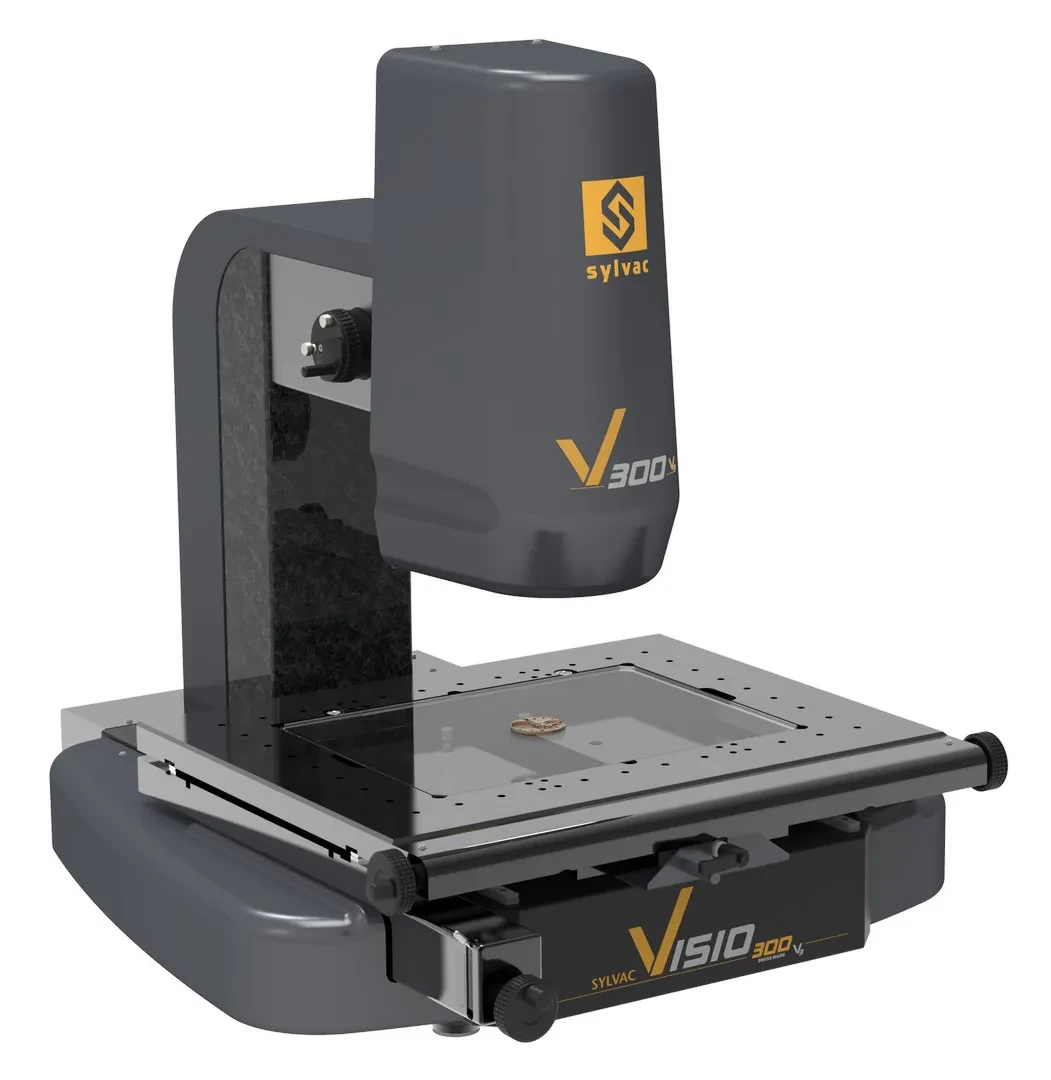

Optyczne maszyny pomiarowe VISIO renomowanej szwajcarskiej firmy Sylvac, są rozwinięciem produktu oferowanego wcześniej przez firmę TESA. Maszyny te zaprojektowane są do pomiarów 3D w wielu aplikacjach zarówno na produkcji jak i w laboratorium. Zastosowanie ręcznego posuwu stolika oraz automatycznej regulacji powiększenia zapewnia wygodę oraz precyzję pomiaru za rozsądną cenę. Dostępne są dwa modele 200 oraz 300 różniące się zakresami pomiarowymi. Dodatkowo model 200 może być dostarczony w ekonomicznej wersji z ręczną regulacją powiększenia. Konstrukcja oparta o granit zapewnia doskonalą stabilność pomiarów. Oprogramowanie SYLVAC-REFLEX Vista (dostępne w języku polskim) zapewnia szybką i wygodną obsługę przyrządu.
Maszyny wyposażone są w trzy źródła światła:
- oświetlenie dolne
- górne oświetlenie osiowe
- górne oświetlenie pierścieniem LED
Parametry techniczne:

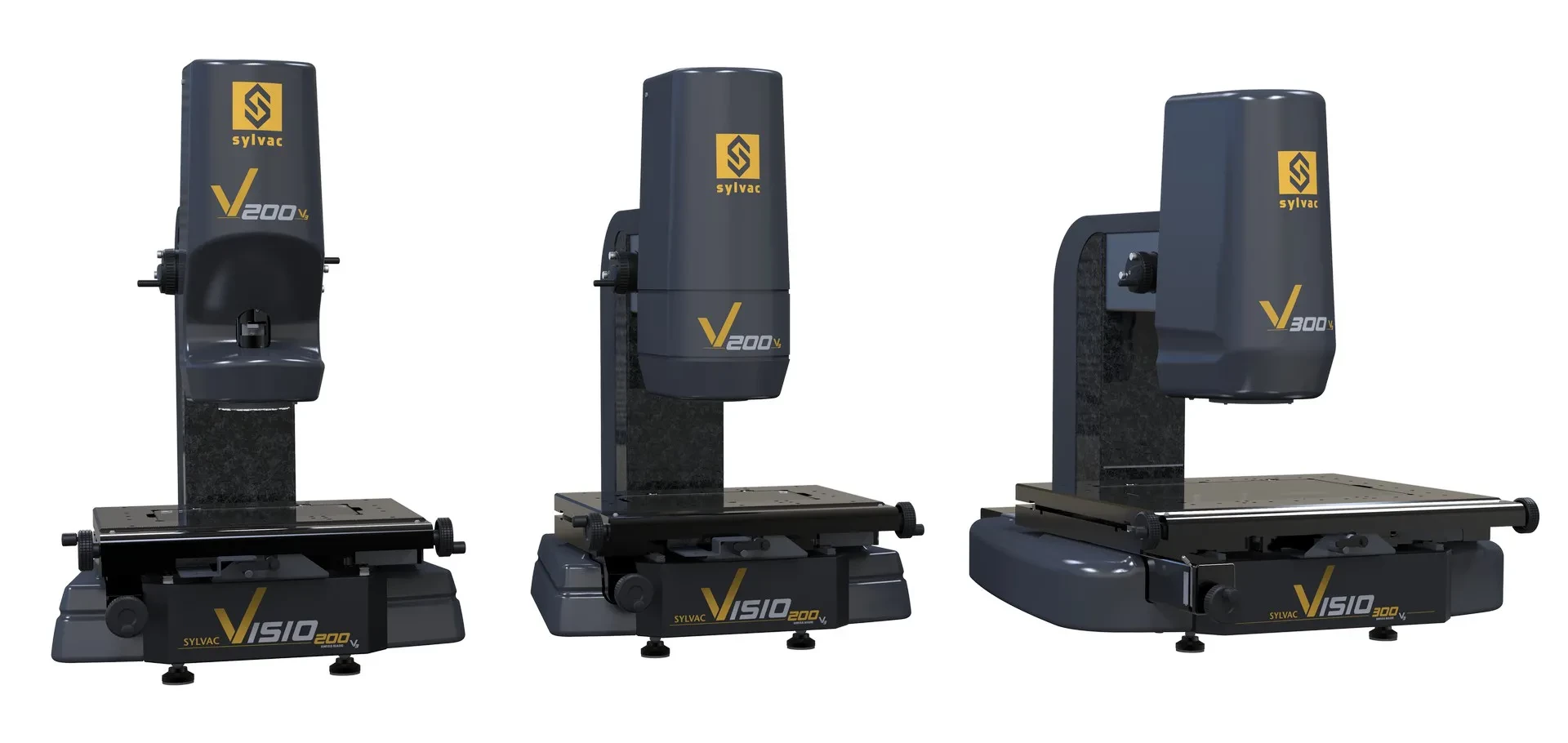

| Modele | Visio 200 | Visio 200 MOT | Visio 300 | |
| Zakres pomiarowy | mm | 200x100x150 | 300x200x150 | |
| Dokładność osi X i Y | µm | 1.9+10L/1000 | 1.9+4L/1000 | |
| Dokładność XY | µm | 2.4+10L/1000 | 2.4+4L/1000 | |
| Dokładność Z | µm | 2.9+10L/1000 | 2.9+5L/1000 | |
| Max. obciążenie | kg | 10 | 20 | |
| Maksymalna rozdzielczość | mm | 0.001 | ||
| Powiększenie | 24x-144x(12x-288 z dodatkową soczewką) | |||
| Zoom | h | Ręczny 4x | Zmotoryzowany 6x | Zmotoryzowany 6x |
| Waga | kg | 98 | 170 | |
Maszyna posiada też wskaźnik laserowy ułatwiający ustalanie pozycji podczas pomiarów.
Pozostałe cechy maszyny:
- wysokiej jakości kamera Full-HD
- ekran dotykowy
- wysokiej klasy prowadnice
- nowy software
- liniały szklane
- moduł porównawczy z plikami CAD
- równoległe światło dolne (opcja)
- automatyczny lub manualny zoom
Więcej informacji w ulotce.
Podstawowe informacje
Załączniki
SYLVAC-VISIO 254 200 & 300 V3 DESCRIPTIOm Optical measurement • High quality 2.5D video measuring system with larger field of view up to 30x19mm (standard config 15x9.5mm) • New software layout with auto toggle screens live/schematic and touch compatible • Full HD Camera with improved image quality • Robust construction with stage mounted on granite base and vertical column in granite • Manual table stage releasable for quick XY movement, fitted with high precision encoders • High quality bearing guidance for better accuracy • Optics including CMOS camera and Navitar zoom (manual or motorised) • Programmable triple lighting: coaxial, ring light programmable by sector and diascopic light • Multilingual Sylvac VIS TA software easy to use Manual zoom Fine adjustement in Z Manual table stage with fixing holes Granit structure Lifter to release table movement Motorised zoom Sylvac Re ex Vista Software, Touch compatible G SYLVAC-VISIO • • • • • • • 902.2210902.2211 902.2310 Sylvac Visio 200 Sylvac Visio 300 mm 200x100x150 300x200x150 µm 1.9 + 10L/1000 (L = mm) 1)/ 3) 1.9 + 4L/1000 (L = mm) 1)/ 3) µm2.4 + 10L/1000 (L = mm) 1)/ 3) 2.4 + 4L/1000 (L = mm) 1)/ 3) µm 3.9 + 10L/1000 (L = mm) 3.9 + 5L/1000 (L = mm) mm 0.001 0.001 kg 10 16 98 170 EN61000-6-2, EN61000-6-4, EN61326-1, EN12100-1, EN12100-2 255 200 & 300 V3 523 587 (537 ÷637) 593 (543 ÷643) 209 452 697 ÷887 516 320 400 240 280 523 587 (537 ÷637) 593 (543 ÷643) 209 452 697 ÷887 516 320 400 240 280 763 89 2 ±103 705 638, 6 319 ±15 3 810 881 ±10 3 705 275 ±15 3 550 693-883 38-228 763 89 2±103 705 638, 6 319 ±15 3 810 881 ±10 3 705 275 ±15 3 550 693-883 38-228 DIMENSIONAL DRAWINGS Optical measurement TECHNICAL SPECIFICATIONS Model Measuring volume X, Y Accuracy (E 1, X, Y) XY Accuracy (E 2, XY) Z Accuracy (E 1, Z) 2) Resolution Max. load capacity Magnification Zoom Weight International standards BASIC INSTRUMENT Instrument according to technical specifications Software Sylvac Vista multilingual Computer with touchscreen 23’’, keyboard and mouse CAD compare software Windows 7 multilingual operating system Manual Calibration certificate Manuel 6.5x Motorised 6.5x Motorised 6.5x 1) m < 5 kg 2) mechanical accuracy 3) at glass plate level 12x - 288x (Standard con guration 24x - 144x) Sylvac VISIO 200 V3 Sylvac VISIO 300 V3 G
SYLVAC-VISIO
200 i 300 V3 OPIS
Pomiar optyczny
- Wysokiej jakości system pomiaru wideo 2.5D
- Niezwykle solidna i trwała konstrukcja z granitową podstawą.
- Nowy układ oprogramowania z automatycznym przełączaniem ekranów na żywo/schemat i kompatybilność z dotykiem
- Kamera Full HD z szerokim polem widzenia dla większej dokładności
- Solidna konstrukcja ze stolikiem zamontowanym na granitowej podstawie i pionową kolumną z granitu
- Ręczny stół X-Y z szybkim zwalnianiem blokady i precyzyjnym prowadzeniem
- Zoom ręczny lub zmotoryzowany w zależności od wersji
- Programowalne potrójne oświetlenie: górne przez obiektyw, za pomocą pierścienia z programowalnymi sektorami oraz dolne.
- Dostarczany w komplecie z komputerem z ekranem dotykowym i bardzo łatwym w obsłudze oprogramowaniem Reflex-Vista oferującym szeroki zakres funkcjonalności: Półautomatyczny intuicyjny pomiar, automatyczne wykrywanie krawędzi, porównanie z importowanym konturem DXF
- Ręczny lub automatyczny zoom
- Dokładna regulacja osi Z
- Ręczny stolik z otworami mocującymi
- Struktura granitowa
- Podnośnik zwalniający ruch stołu
- Oprogramowanie Sylvac-REFLEX Vista, zgodne z systemem dotykowym
PRZYRZĄD PODSTAWOWY
- Przyrząd zgodny ze specyfikacjami technicznymi
- Oprogramowanie wielojęzyczne Sylvac-REFLEX Vista
- Komputer z ekranem dotykowym 23.8'', klawiatura i mysz
- Moduł porównywania do CAD
- Wielojęzyczny system operacyjny Windows 10
- Instrukcja
- Świadectwo wzorcowania producenta.
