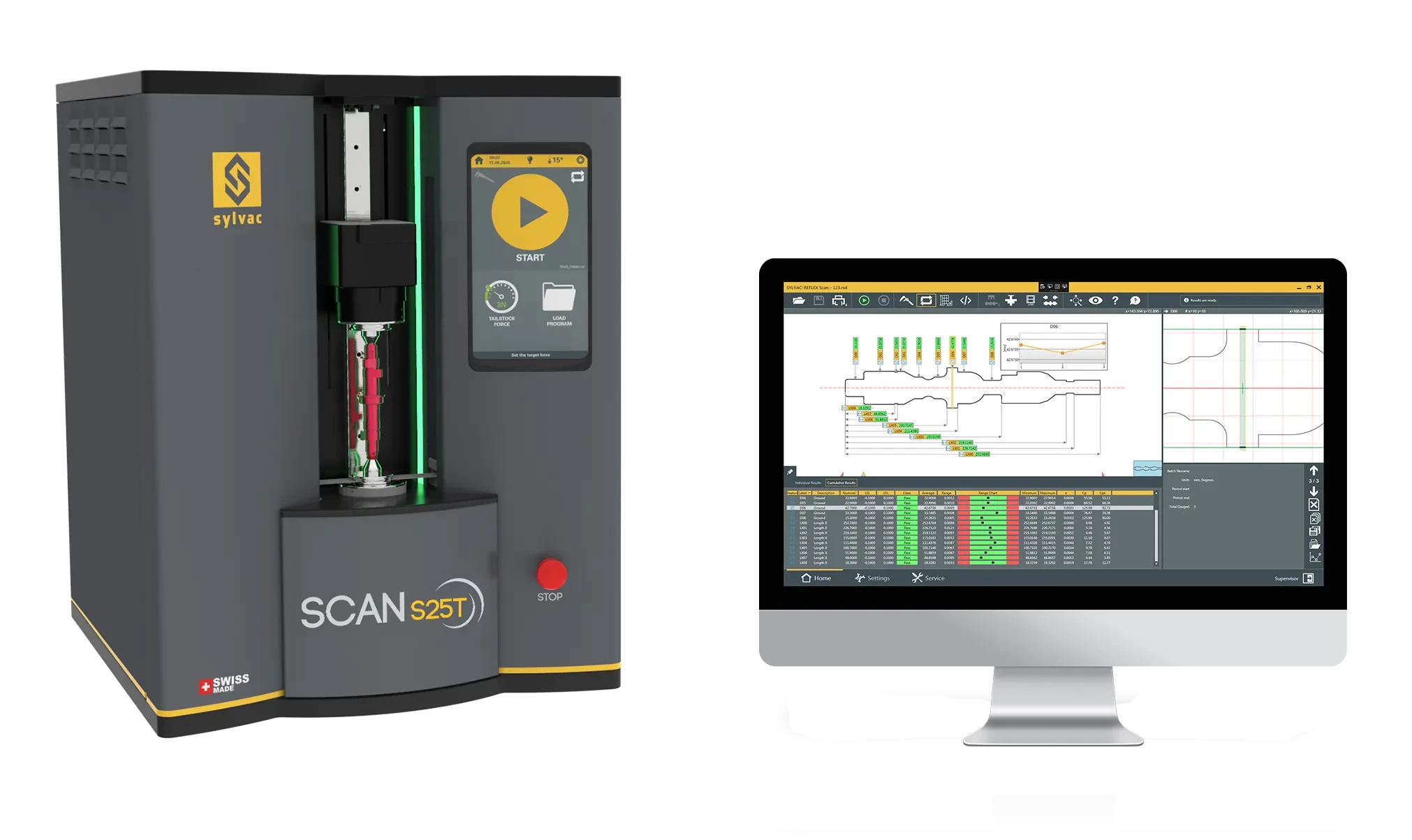

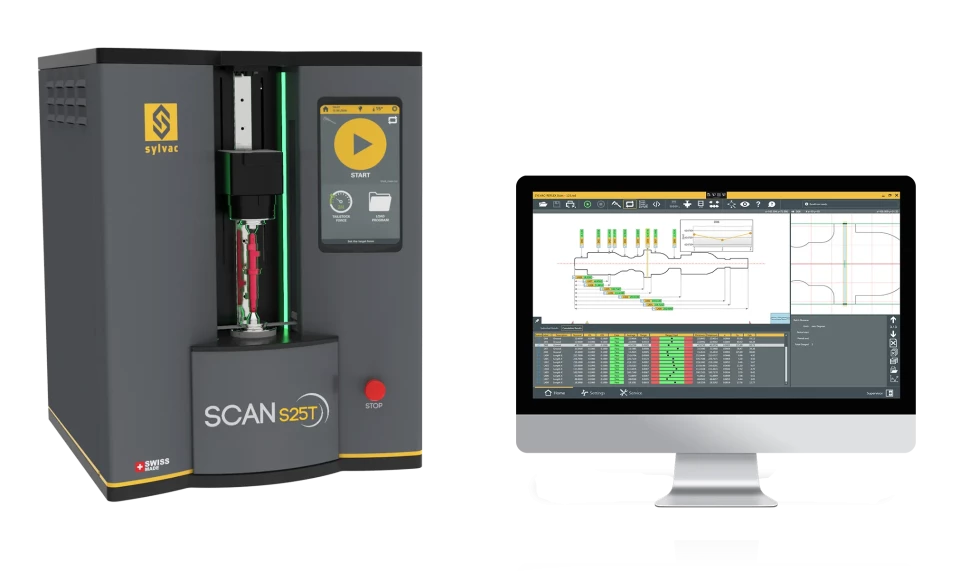

Skaner Sylvac SCAN S25T
Stan magazynowy: 0 szt.
Produkt niedostępny
Szybki i precyzyjny pomiar optyczny elementów obrotowych
Optyczne maszyny pomiarowe SCAN renomowanej szwajcarskiej firmy Sylvac, są rozwinięciem produktu oferowanego wcześniej przez firmę TESA. Maszyny SCAN zostały zaprojektowane do pomiaru elementów okrągłych, wałów, wałków o średnicach od 0,2 mm do 145 mm oraz długości do 1280 mm (w zależności od modelu). Większość elementów cylindrycznych jak np. wały i podzespoły lotnicze lub samochodowe, złączki, śrubki dentystyczne i implanty, części hydrauliczne, metalowe opakowania żywności i kosmetyków, rolki, części turbin, elementy toczone na CNC itd. mogą zostać zmierzone w ciągu zaledwie kilku sekund. Nasze urządzenie pozwala na pomiar i analizę wymiarów oraz gwintów różnego rodzaju.
Zasada działania:
Każda maszyna SCAN wyposażona jest w wysokiej rozdzielczości kamerę CCD, która jest połączeniem dwóch matryc liniowych posiadających po 7000 pikseli każda, w opatentowanym układzie 7,5°. Odpowiada to kamerze z rozdzielczością 200 megapikseli! Po oświetleniu zamontowanej części i uzyskaniu profilu mierzonego elementu, sensor, który ma możliwość wykrycia najmniejszej zmiany na poziomie pojedynczych pikseli, działa jak światłoczuła linijka. Kontur elementu roboczego jest odwzorowywany w oprogramowaniu jako obraz cienia i wszystkie widoczne cechy mogą zostać zmierzone w trybie statycznym (bez obracania elementu) lub dynamicznym (z obrotem), w celu sprawdzenia tolerancji geometrycznych jak np. bicie lub współśrodkowość.
Parametry techniczne:
| Sylvac SCAN S25T | Sylvac SCAN S25 | ||||
| Średnica | Długość | Średnica | Długość | ||
| Zakres pomiarowy | mm | 26 | 200 | 26 | 200 |
| Maksymalna rozdzielczość | mm | 0.0001 | 0.0001 | 0.0001 | 0.0001 |
| Maksymalny błąd | µm | 0.9+D(mm)/100 | 2,5+L(mm)/100 | 0.9+D(mm)/100 | 2,5+L(mm)/100 |
| Powtarzalność | µm | 0.5 | 0.8 | 0.5 | 0.8 |
| Wrzeciono | Obrotowe wrzeciono do pomiarów statycznych i dynamicznych | ||||
| Maksymalna waga detalu | kg | 3 | |||
| Waga | kg | 73 | |||
| TILT | • 30° | ||||
Oprogramowanie:
- REFLEX Scan
Podstawowe cechy programu:
- import modelu CAD
- programowanie off-line
- wielopoziomowe zarządzanie dostępem
- elastyczny edytor raportów
- SPC
- eksport danych oraz SPC
Zastosowanie:
Przyrządy SCAN znalazły zastosowanie w wielu gałęziach przemysłu takich jak:
- automotive
- aerospace
- wojskowy
- tworzywa sztuczne
- silniki elektryczne
- medycyna
- farmacja
Podstawowe informacje
Załączniki
SYLVAC-SCAN 280 S25 & S25T DESCRIPTION Optical measurement • Vertical optical measuring machine for static and dynamic measurement of various elements on small cylindrical parts. • The parts can be mounted between two centres or held in place using various accessories. Attractive design and robust construction with many new features: New touch screen control panel for easy operation directly at the work - place, bi-telecentric optical system, high resolution camera, precision rotary headstock with integrated and protected daily standard, quick and easy accessory changing system, integrated temperature sensors, dynamic LED indicator of the general status of the measured part (GO/NG) and operator messages. Equipped with an exclusive optics tilting system. • Machines specially designed to measure threads such as, parallel, trapezoidal, conical, round, square, conical, worms, ball screws, bone screws, dental implants, etc. • Reflex SCAN+ concept for measuring parts without prior programming at the touch of a button • Delivered complete with a PC and the Reflex SCAN+ software, which allows a multitude of elements to be measu - red easily and intuitively. • The machine is delivered fully equipped «Automation Ready» as standard. One click measurement Software Reflex SCAN + LED status light indicator Emmergency button Unique helix tilting system by Sylvac, for more comprehensive thread measurements. Integrated touch pad with Reflex SCAN+ App Motorised tailstock Quick release tooling J SYLVAC-SCAN • • • • 902-4020* 902-4025 Sylvac SCAN S25 Sylvac SCAN S25T mm 26 200 26 200 mm 0.0001 0.0001 0.0001 0.0001 µm 0.9 +(D[mm]/100) µm 1) 2.5 +(L[mm]/200) µm 1) 0.9 +(D[mm]/100) µm 1) 2.5 +(L[mm]/200) µm 1) µm 0.5 0.8 0.5 0.8 mm 51 200 51 200 - • 30° kg 3 kg 73 • • 281 S25 & S25T Toutes modifications réservées - Anderungen vorbehalten - Changes without prior notice Modèle:104_000_000{.prt/asm} Dessin:104_000_070 .drw Available for: Ref. Nr: Dimensions in mm CH-1400 Yverdon-les-Bains (Suisse) web site : www.sylvac.ch sav @ sylvac.ch e-mail : vente @ sylvac.ch 590 450 521 460 544 SV 104.000.070 ..... Rev. Date Visa - 04-Nov-20 MTr Encombrement S25 Toutes modifications réservées - Anderungen vorbehalten - Changes without prior notice Modèle:104_000_000{.prt/asm} Dessin:104_000_070 .drw Available for: Ref. Nr: Dimensions in mm CH-1400 Yverdon-les-Bains (Suisse) web site : www.sylvac.ch sav @ sylvac.ch e-mail : vente @ sylvac.ch 590 450 521 460 544 SV 104.000.070 ..... Rev. Date Visa - 04-Nov-20 MTr Encombrement S25 Toutes modifications réservées - Anderungen vorbehalten - Changes without prior notice Modèle:104_000_000{.prt/asm} Dessin:104_000_070 .drw Available for: Ref. Nr: Dimensions in mm CH-1400 Yverdon-les-Bains (Suisse) web site : www.sylvac.ch sav @ sylvac.ch e-mail : vente @ sylvac.ch 590 450 521 460 544 SV 104.000.070 ..... Rev. Date Visa - 04-Nov-20 MTr Encombrement S25 1) 20° C + 1° C DIMENSIONAL DRAWINGS Optical measurement TECHNICAL SPECIFICATIONS Measuring range Resolution up to Max. error Repeatability 2 δ Holding capacity diameter Tilting for thread measurement Headstock Axial move speed mm/s Max. weigth of part Machine’s weight Diameter Length Diameter Length STANDARD DELIVERY Instrument according to technical specifications Computer with screen, keyboard and mouse Windows multilingual operating system Sylvac Reflex SCAN Software + Accessories : 2x 902-6259 ISO / MK2 adapter, 2x 902-6202, 902-6161 & 902-6212 Manual High precision rotary Up to 100mm/s Unique helix tilting system by Sylvac, for more comprehensive thread measurements. J
SYLVAC-SCAN 280 S25 & S25T OPIS Pomiar optyczny • Pionowa optyczna maszyna pomiarowa do statycznego i dynamicznego pomiaru różnych elementów na małych częściach cylindrycznych. • Części mogą być montowane pomiędzy dwoma środkami lub utrzymywane na miejscu za pomocą różnych akcesoriów. Atrakcyjny wygląd i solidna konstrukcja z wieloma nowymi funkcjami: Nowy panel sterowania z ekranem dotykowym do łatwej obsługi bezpośrednio w miejscu pracy, bi-telecentryczny układ optyczny, kamera o wysokiej rozdzielczości, precyzyjna głowica obrotowa ze zintegrowanym i chronionym codziennym standardem, szybka i łatwa wymiana akcesoriów system, zintegrowane czujniki temperatury, dynamiczny wskaźnik LED ogólnego stanu mierzonej części (GO/NG) oraz komunikatów operatora. Wyposażony w ekskluzywny system pochylania optyki. • Maszyny specjalnie zaprojektowane do pomiaru gwintów, takich jak: równoległy, trapezowy, stożkowy, okrągły, kwadratowy, stożkowy, ślimakowy, śruby kulowe, śruby kostne, implanty dentystyczne itp. • Koncepcja Reflex SCAN+ do pomiaru części bez wcześniejszego programowania za dotknięciem przycisku przycisk • Dostarczany w komplecie z komputerem PC i oprogramowaniem Reflex SCAN+, które umożliwia łatwy i intuicyjny pomiar wielu elementów. • Maszyna jest standardowo dostarczana z pełnym wyposażeniem „Gotowa do automatyzacji”. Pomiar jednym kliknięciem Oprogramowanie Reflex SCAN + Diodowy wskaźnik stanu Przycisk awaryjny Unikalny system pochylania spirali firmy Sylvac do bardziej kompleksowych pomiarów gwintów. Zintegrowany panel dotykowy z aplikacją Reflex SCAN+ Konik z napędem Szybkozłączka J SYLVAC-SCAN • • • • 902-4020* 902-4025 Sylvac SCAN S25 Sylvac SCAN S25T mm 26 200 26 200 mm 0,0001 0,0001 0,0001 0,0001 µm 0,9 +(D[mm ]/100) µm 1) 2,5 +(L[mm]/200) µm 1) 0,9 +(D[mm]/100) µm 1) 2,5 +(L[mm]/200) µm 1) µm 0,5 0,8 0,5 0.8 mm 51 200 51 200 - • 30° kg 3 kg 73 • • 281 S25 & S25T Wszystkie zmiany zastrzeżone - Anderungen vorbehalten - Zmiany bez wcześniejszego powiadomienia Modèle:104_000_000{.prt/asm} Dessin:104_000_070 .drw Dostępne dla: Nr ref. Nr: Wymiary w mm CH-1400 Yverdon-les-Bains (Suisse) strona internetowa: www.sylvac.ch sav @ sylvac.ch e-mail: vente @ sylvac.ch 590 450 521 460 544 SV 104.000.070 ... .. Wer. Data Wiza - 04-listopad-20 MTr Encombrement S25 Toutes distributions réservées - Anderungen vorbehalten - Zmiany bez uprzedniego powiadomienia Modèle:104_000_000{.prt/asm} Dessin:104_000_070 .drw Dostępne dla: Nr ref. Nr: Wymiary w mm CH-1400 Yverdon-les-Bains (Suisse) strona internetowa: www.sylvac.ch sav @ sylvac.ch e-mail: vente @ sylvac.ch 590 450 521 460 544 SV 104.000.070 ... .. Wer. Data Wiza - 04-listopad-20 MTr Encombrement S25 Toutes distributions réservées - Anderungen vorbehalten - Zmiany bez uprzedniego powiadomienia Modèle:104_000_000{.prt/asm} Dessin:104_000_070 .drw Dostępne dla: Nr ref. Nr: Wymiary w mm CH-1400 Yverdon-les-Bains (Suisse) strona internetowa: www.sylvac.ch sav @ sylvac.ch e-mail: vente @ sylvac.ch 590 450 521 460 544 SV 104.000.070 ... .. Wersja Data Visa - 04-lis-20 MTr Encombrement S25 1) 20° C + 1° C RYSUNKI WYMIAROWE Pomiar optyczny DANE TECHNICZNE Zakres pomiarowy Rozdzielczość do Max. błąd Powtarzalność 2 δ Zdolność trzymania średnica Pochylenie do pomiaru gwintu Wrzeciennik Prędkość ruchu osiowego mm/s Max. waga części Masa maszyny Średnica Długość Średnica Długość STANDARDOWA DOSTAWA Przyrząd zgodny ze specyfikacją techniczną Komputer z ekranem, klawiaturą i myszką Wielojęzyczny system operacyjny Windows Sylvac Reflex SCAN Oprogramowanie + Akcesoria : 2x adapter 902-6259 ISO / MK2, 2x 902-6202, 902- 6161 & 902-6212 Ręczny Obrotowy o wysokiej precyzji Do 100 mm/s Unikalny system pochylania spirali firmy Sylvac do bardziej kompleksowych pomiarów gwintów. J
