Średnicówka rozprężna OSIMESS
Stan magazynowy: 0 szt.
Produkt niedostępny
Średnicówki dwupunktowe OSIMESS, do precyzyjnego pomiaru otworów
Dane techniczne:

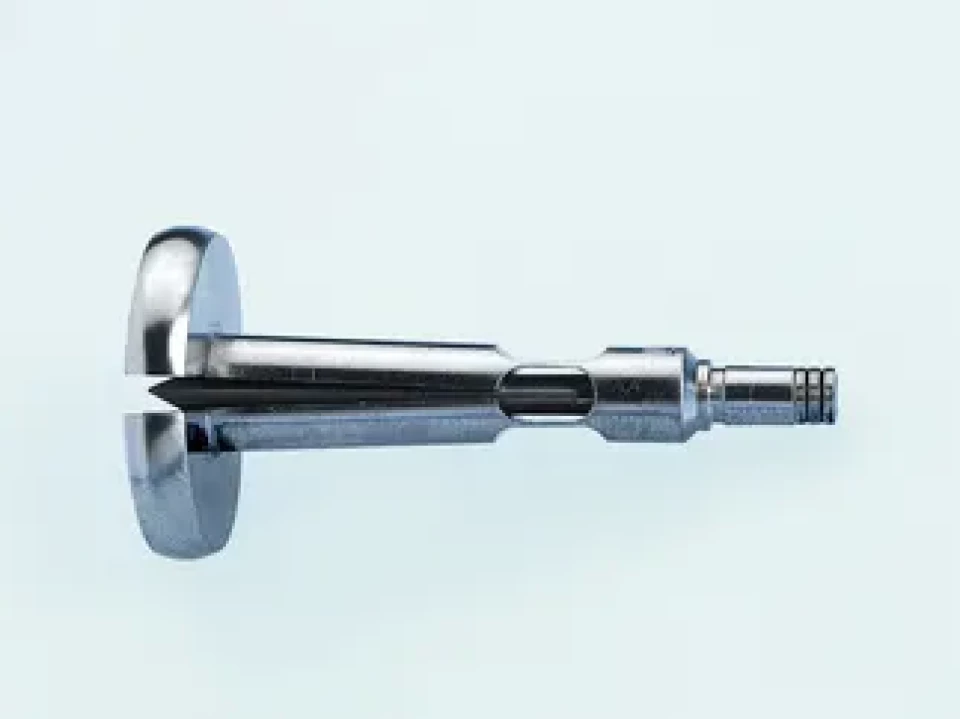

- Trzy rodzaje głowic:. rozprężne, rozprężne z węglików spiekanych oraz nieprzechodnie .
- Wysoka powtarzalność ≤ 1 µm.
- Zakres pomiarowy 1,0-20,0
- Maksymalny błąd dla głowic:"1,0-9,0" ≤ 3 µm, "10,0-20,0" ≤ 4µm
- Histereza ≤ 2 µm
| Wymiary Głowic | |||||
| 1,0-4,0 | 4,50-12,00 | 13,00-20,00 | |||
| Średnica nominalna (mm) | Zakres pomiarowy (mm) | Średnica nominalna (mm) | Zakres pomiarowy (mm) | Średnica nominalna (mm) | Zakres pomiarowy (mm) |
| 1,00 | 0,95 - 1,15 | 4,50 | 4,15 - 4,80 | 13,00 | 12,20 - 13,50 |
| 1,10 | 1,07 - 1,25 | 5,00 | 4,70 - 5,30 | 14,00 | 13,40 - 14,70 |
| 1,20 | 1,17 - 1,35 | 5,50 | 5,20 - 5,80 | 15,00 | 14,40 - 15,70 |
| 1,30 | 1,27 - 1,45 | 6,00 | 5,70 - 6,30 | 16,00 | 15,40 - 16,70 |
| 1,40 | 1,37 - 1,55 | 6,50 | 6,20 - 6,80 | 17,00 | 16,40 - 17,70 |
| 1,75 | 1,50 - 1,90 | 7,00 | 6,70 - 7,30 | 18,00 | 17,40 - 18,70 |
| 2,00 | 1,80 - 2,20 | 7,50 | 7,20 - 7,80 | 19,00 | 18,40 - 19,70 |
| 2,25 | 2,05 - 2,45 | 8,00 | 7,70 - 8,30 | 20,00 | 19,40 - 20,70 |
| 2,50 | 2,30 - 2,70 | 8,50 | 8,20 - 8,80 | ||
| 2,75 | 2,55 - 2,95 | 9,00 | 8,70 - 9,30 | ||
| 3,00 | 2,80 - 3,20 | 10,00 | 9,20 - 10,50 | ||
| 3,25 | 3,05 - 3,45 | 11,00 | 10,20 - 11,50 | ||
| 3,50 | 3,30 - 3,70 | 12,00 | 11,20 - 12,50 | ||
| 3,75 | 3,55 - 3,95 | 12,20 - 13,50 | |||
| 4,00 | 3,80 - 4,20 | 13,40 - 14,70 | |||

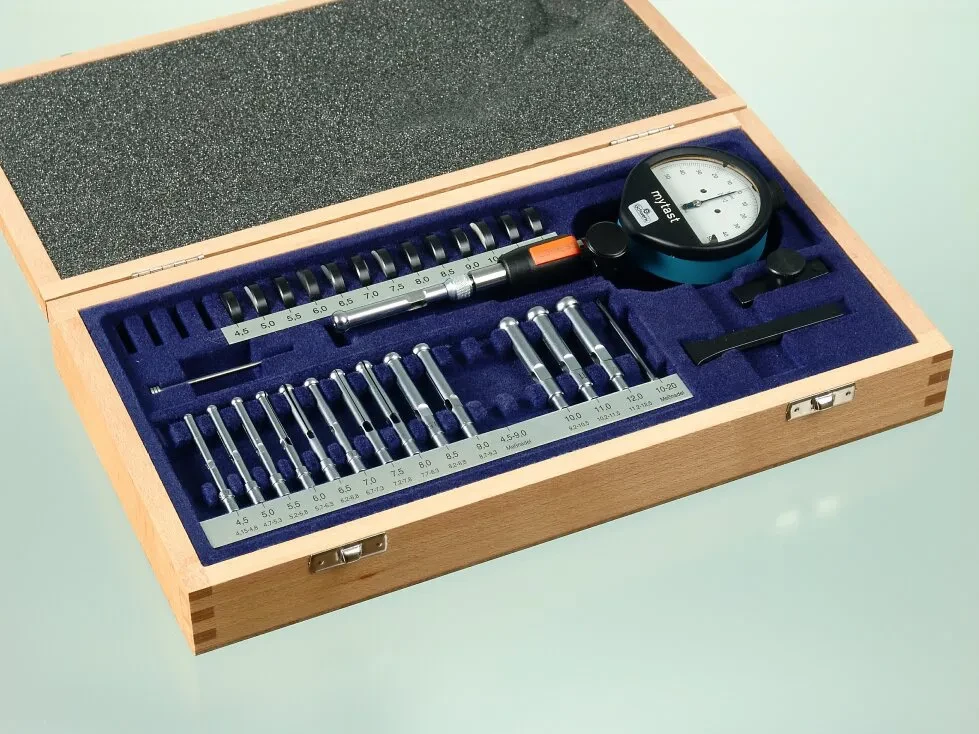

Możliwość zakupu zestawu OSIMESS
- Kompletny zestaw głowic w drewnianym pudełku z uchwytem i igłą (ogranicznik głębokości, pierścienie nastawcze i czujnik jako opcja).
- Zakres pomiarowy głowic w zestawie 4,5-12 mm
- Wymienne końcówki pomiarowe: rozprężne, z węglików spiekanych (opcja), nieprzechodnie (opcja).
- Pojedyncze głowice, igły, pierścienie ustalające i uchwyty są dostępne osobno. Prosimy o kontakt!
- Możliowość zakupu przedłużek
Podstawowe informacje
Kategoria:
Średnicówki dwupunktowe
